2РТТ48БПЭ7Ш25В — приборная вилка серии 2РТТ для силовых и сигнальных цепей

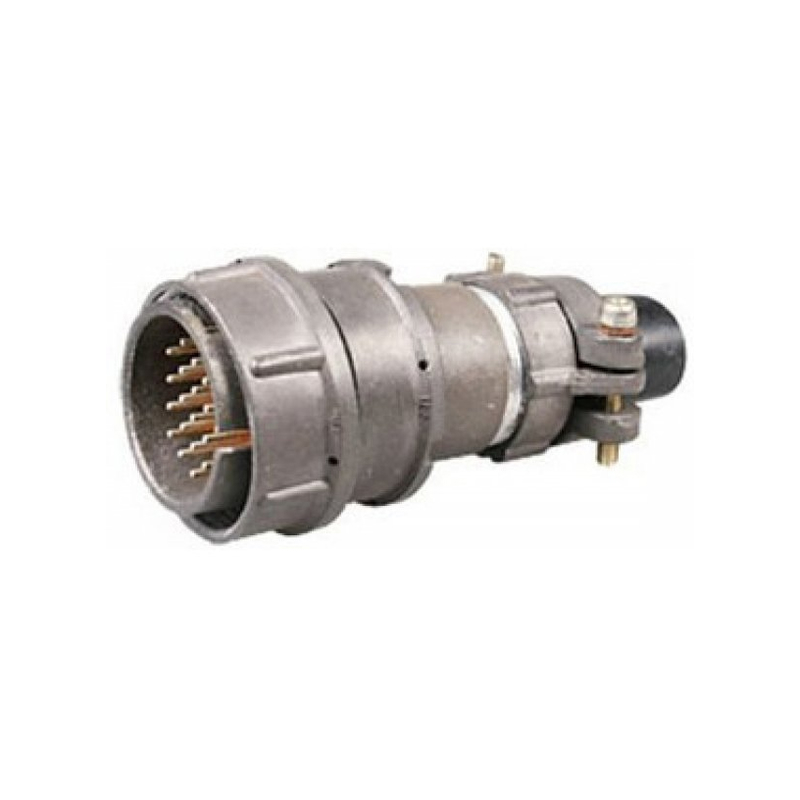

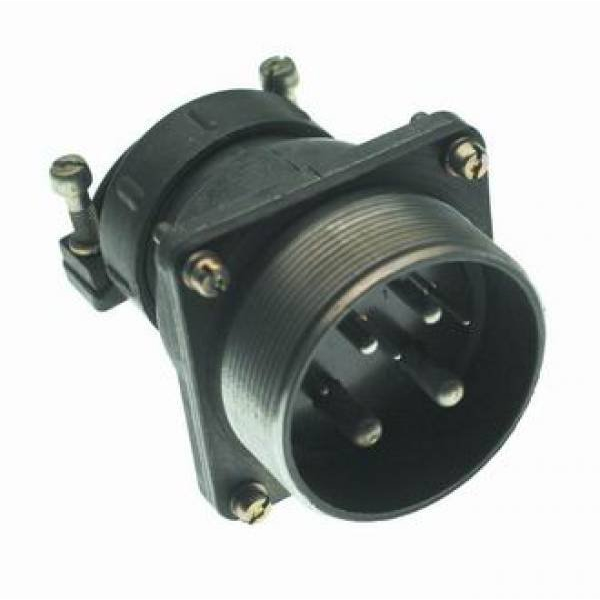

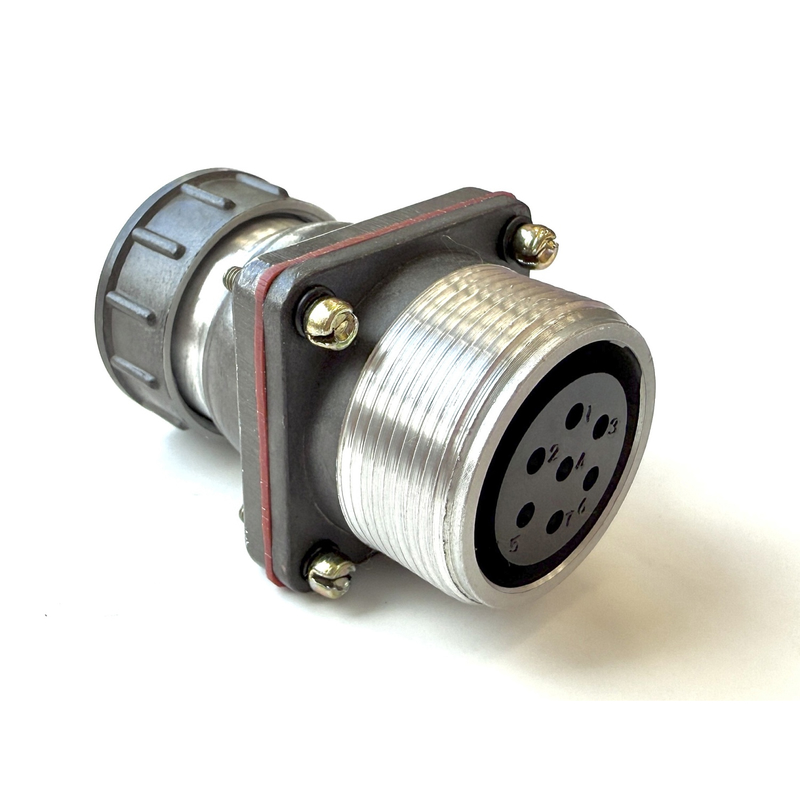

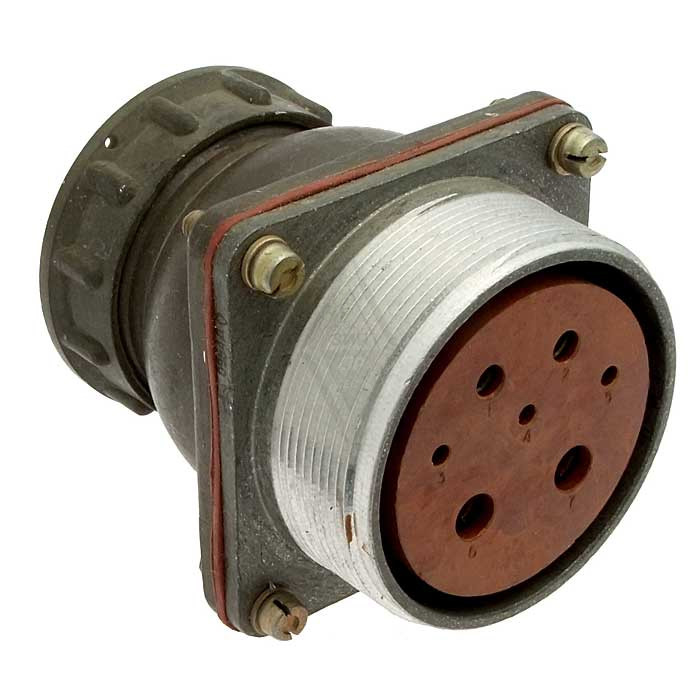

2РТТ48БПЭ7Ш25В — цилиндрический многоконтактный электрический соединитель серии 2РТТ, выполненный в виде приборной вилки. Разъём предназначен для надёжного разъёмного соединения электрических цепей постоянного и переменного тока, включая цепи с частотой до 3 МГц, при амплитудном напряжении до 850 В.

Назначение разъёма

Приборная вилка 2РТТ48БПЭ7Ш25В применяется в электротехническом, промышленном, измерительном, энергетическом и специализированном оборудовании, где требуется одновременно передавать силовые и управляющие сигналы через компактное, механически прочное соединение.

Разъём рассчитан на внутренний монтаж и может использоваться с экранированными либо неэкранированными кабелями и проводами. Резьбовой способ сочленения помогает обеспечить устойчивую фиксацию ответной части при вибрации, ударах и регулярных циклах подключения. Поляризация корпуса выполнена одношпоночной, что снижает риск неправильного соединения контактов.

Конструкция и контакты

Исполнение 2РТТ48БПЭ7Ш25В относится к типоразмеру 48 и содержит 7 контактов разного диаметра:

Комбинация малых и крупных контактов позволяет использовать один соединитель для разных функций: малые контакты подходят для цепей управления, сигнализации и измерения, а контакты увеличенного диаметра — для передачи более высоких токов в силовых цепях.

Основные электрические параметры

Контактная группа разъёма рассчитана на дифференцированную токовую нагрузку в зависимости от диаметра контактов:

Суммарная допустимая токовая нагрузка для исполнения с семью контактами может достигать 330 А. Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм. Такие характеристики делают 2РТТ48БПЭ7Ш25В подходящим для ответственных цепей питания, распределения мощности и комбинированных электрических интерфейсов.

Эксплуатационные особенности

Разъём 2РТТ48БПЭ7Ш25В относится к пылебрызгозащищённым негерметичным соединителям. Он рассчитан на работу в сложных механических условиях, включая воздействие вибрации и ударных нагрузок.

Ключевые показатели эксплуатации:

• Рабочее напряжение — до 850 В амплитудного значения.

• Диапазон рабочих температур — от −60 до +100 °C.

• Синусоидальная вибрация — в диапазоне от 1 до 5000 Гц.

• Ускорение при вибрации — до 300 м/с².

• Ресурс сочленений и расчленений — до 500 циклов.

• Минимальная наработка — от 1000 часов.

• Допускается эксплуатация при пониженном атмосферном давлении до $\mathrm{1,3}\times {10}^{-4}$ 1 , 3 × 1 0 − 4 Па.

Где используется 2РТТ48БПЭ7Ш25В

Приборная вилка 2РТТ48БПЭ7Ш25В востребована при построении и обслуживании оборудования, в котором требуется надёжное отключаемое соединение силовых и вспомогательных цепей:

• промышленная автоматика и шкафное оборудование;

• силовые установки и системы электропитания;

• контрольно-измерительные комплексы;

• подвижные, вибронагруженные и специализированные технические системы;

• испытательное оборудование;

• аппаратура с одновременной передачей питания, сигналов управления и контроля.

Использование серебряного покрытия контактов, резьбового соединения и контактов нескольких сечений помогает обеспечить низкое переходное сопротивление, механическую стойкость и удобное распределение цепей внутри одного разъёма.
