Назначение и область применения

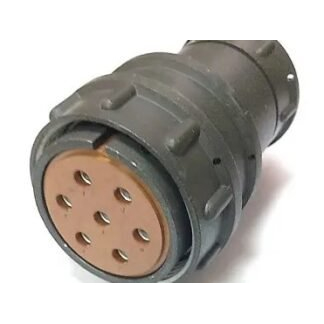

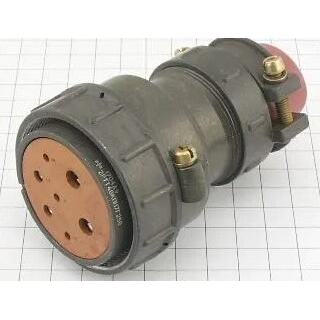

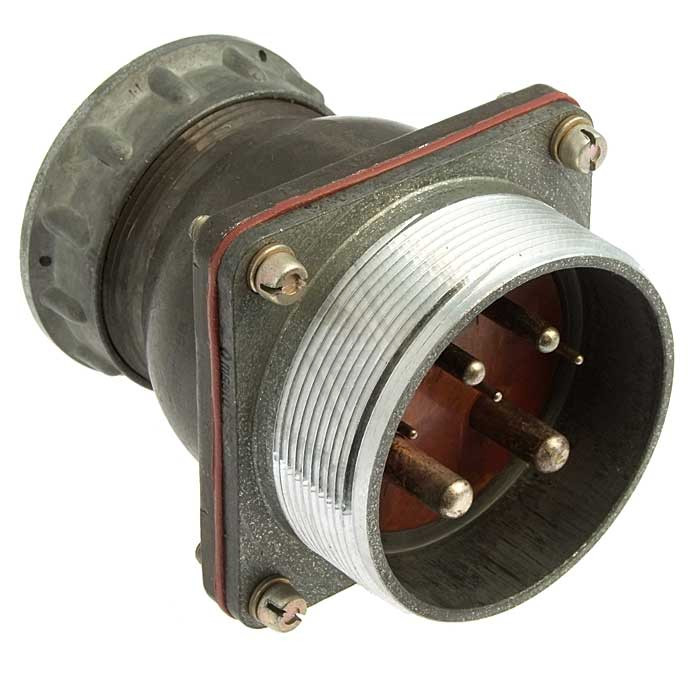

Блочная приборная розетка 2РТТ48БПЭ7Г25В производства компании «Элекон» (исполнение «5») относится к серии пылебрызгозащищённых соединителей типа 2РТТ. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Рабочее амплитудное напряжение достигает 850 В, что позволяет использовать соединитель в составе ответственного электротехнического оборудования, контрольно-измерительных систем, силовых распределительных устройств и аппаратуры специального назначения.

Розетка рассчитана на эксплуатацию в составе блочных соединителей, где требуется надёжный электрический контакт при значительных токовых нагрузках. Изделие применяется при монтаже стационарных приборов, панелей и блоков, где соединение выполняется сочленением ответной вилки с приборной розеткой. Конструкция обеспечивает устойчивость к воздействию пыли и брызг, что расширяет допустимые условия размещения оборудования.

Конструктивные и электрические особенности

Соединитель выполнен в негерметичном всеклиматическом исполнении. Контактная группа изготовлена из серебра, что обеспечивает стабильные переходные характеристики и стойкость к окислению при длительной работе. Изделие содержит 7 контактов с дифференцированными параметрами по диаметру и токовой нагрузке:

• 3 контакта диаметром 1,5 мм — допустимый ток до 10 А на контакт, сопротивление не более 2,5 мОм;
• 2 контакта диаметром 3,5 мм — допустимый ток до 50 А на контакт, сопротивление не более 0,75 мОм;
• 2 контакта диаметром 5,5 мм — допустимый ток до 100 А на контакт, сопротивление не более 0,3 мОм.

Суммарная токовая нагрузка соединителя достигает 330 А. Такое сочетание контактных групп разного сечения позволяет в одном корпусе объединять сильноточные силовые цепи и слаботочные сигнальные линии, сокращая количество отдельных разъёмов и упрощая монтаж аппаратуры.

Технические параметры

Сопротивление изоляции между контактами и корпусом составляет не менее 5000 МОм, что удовлетворяет строгим требованиям к развязке цепей в высоковольтных и измерительных схемах. Ресурс соединителя — 500 циклов сочленений-расчленений, наработка — не менее 1000 часов. Изделие сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с² (30 g), что подтверждает пригодность для применения в условиях повышенных механических нагрузок.

Розетка относится к приёмке «5» — изделие прошло приёмо-сдаточные испытания в соответствии с установленной для данной категории документацией. Год выпуска исполнения — 2015. Артикул изделия — 50847.

Монтаж и эксплуатация

Приборная розетка устанавливается на панель или корпус оборудования и фиксируется штатными крепёжными элементами. Ответная часть соединителя подводится со стороны монтажа кабеля. Благодаря всеклиматическому исполнению изделие допускает работу в широком диапазоне температур и влажности, характерном для аппаратуры промышленного и специального применения.

Перед установкой следует убедиться в соответствии ответной вилки типу 2РТТ48 и требуемой схеме распайки контактов. Полярность цепей, коммутируемых контактами разного диаметра, должна соответствовать проектной документации оборудования. После соединения необходимо зафиксировать сочленение штатным способом, предусмотренным конструкцией серии 2РТТ.
