2РТТ48БПЭ7Г25В «5» — это пылебрызгозащищённый цилиндрический низкочастотный соединитель типа розетка приборная, предназначенный для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при амплитудном напряжении до 850 В.

Основные характеристики

Соединитель имеет 7 контактов: 3 шт. диаметром 1,5 мм (ток до 10 А, сопротивление не более 2,5 мОм), 2 шт. диаметром 3,5 мм (ток до 50 А, сопротивление не более 0,75 мОм) и 2 шт. диаметром 5,5 мм (ток до 100 А, сопротивление не более 0,3 мОм); общая токовая нагрузка — до 330 А. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм, материал контактов — серебро, сочленение резьбовое с одношпоночной поляризацией. Диапазон рабочих температур: от -60°C до +100°C, выдерживает вибрацию 1–5000 Гц с ускорением до 30 g, наработка — минимум 1000 часов, количество соединений-расчленений — 500.

Расшифровка обозначения

2РТТ — тип соединителя; 48 — условный размер корпуса; Б — приборный корпус; П — прямой патрубок; Э — гайка для экранированного кабеля; 7 — количество контактов; Г — розетка; 25 — сочетание контактов; В — всеклиматическое исполнение; «5» — вероятно, модификация или год/партия выпуска. Соответствует ТУ ГЕ0.364.120 ТУ, взаимосочленяем с ШР и 2РТ-А.

Применение

Используется во всеклиматическом исполнении для внутреннего монтажа в электро-, радио- и контрольно-измерительных приборах с экранированными или неэкранированными кабелями.

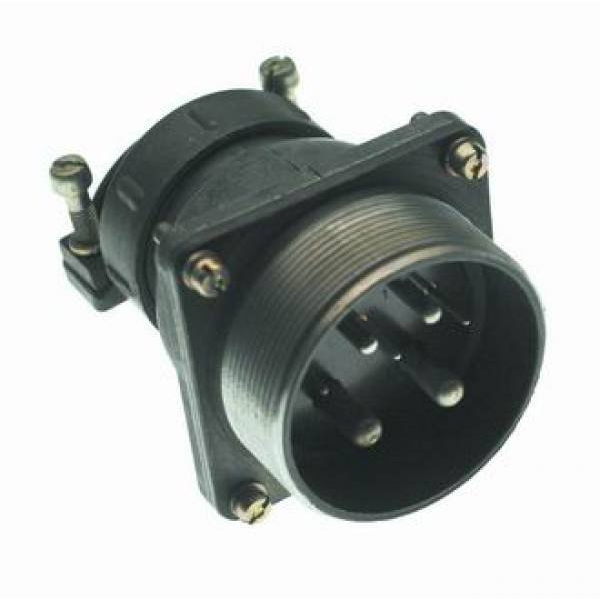

На изображении показаны типичные цилиндрические разъёмы аналогичного ряда, включая модели с похожей конструкцией.
