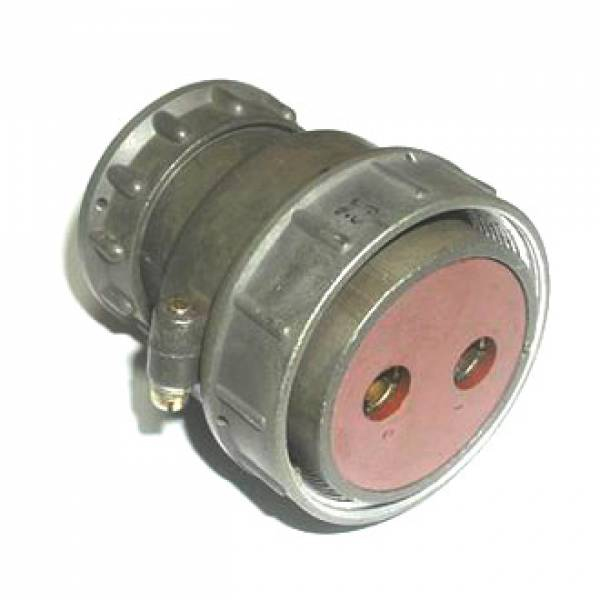

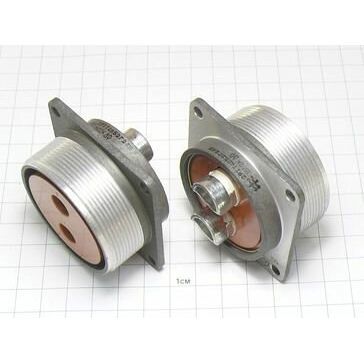

2РТТ48БПЭ2Г24В: приборный разъём для силовых электрических цепей

Соединитель 2РТТ48БПЭ2Г24В применяется для создания надёжного разъёмного соединения в электрических цепях постоянного и переменного тока. Это цилиндрический пылебрызгозащищённый разъём серии 2РТТ, рассчитанный на эксплуатацию в оборудовании, где важны устойчивость к механическим воздействиям, стабильный контакт и удобство монтажа.

Модель относится к приборному исполнению и предназначена для внутреннего объёмного монтажа. Конструкция ориентирована на подключение кабелей и проводов, включая экранированные варианты, в составе промышленной, энергетической, транспортной и специальной аппаратуры.

Основные особенности 2РТТ48БПЭ2Г24В

Разъём 2РТТ48БПЭ2Г24В относится к типоразмеру 48 и имеет двухконтактную схему с контактами диаметром 9 мм. Такое исполнение подходит для силовых соединений, где требуется передача значительного тока при сохранении низкого переходного сопротивления.

Ключевые характеристики соединителя:

• Два контакта диаметром 9 мм.

• Нагрузка на один контакт — до 200 А.

• Суммарная токовая нагрузка — до 400 А.

• Допустимое амплитудное напряжение цепи — до 850 В.

• Сопротивление контакта — не более 0,15 мОм.

• Сопротивление изоляции при нормальных климатических условиях — не менее 5000 МОм.

• Серебряное покрытие контактов способствует стабильности электрического соединения.

• Резьбовое сочленение обеспечивает механически прочную фиксацию частей разъёма.

Конструкция и маркировка

Обозначение 2РТТ48БПЭ2Г24В содержит сведения о конструкции соединителя. Серия 2РТТ объединяет цилиндрические теплостойкие разъёмы ручного соединения. Элемент «48» указывает на типоразмер, а сочетание «2Г24» соответствует двухконтактной компоновке с контактами увеличенного диаметра. Для типоразмера 48 сочетание «2Г24» связано с двумя контактами диаметром 9 мм.

Индекс «БПЭ» указывает на приборное исполнение с прямым кабельным кожухом для экранированного кабеля. Такая конструкция востребована в системах, где необходимо снизить влияние электромагнитных помех и обеспечить аккуратное подключение кабельной линии к корпусу оборудования.

Эксплуатационные свойства

Разъёмы серии 2РТТ рассчитаны на использование в условиях вибрации, ударных нагрузок и широкого температурного диапазона. Для типоразмера 2РТТ48 указываются рабочие температуры от −60 °C до +100 °C, ресурс не менее 500 циклов сочленения и расчленения, а также минимальная наработка 1000 часов.

Соединитель может использоваться в цепях постоянного тока и переменного тока с частотой до 3 МГц. Одношпоночная поляризация корпуса помогает исключить неправильное сочленение ответных частей, а пылебрызгозащищённая конструкция повышает практичность применения в производственной среде.

Где используется разъём

2РТТ48БПЭ2Г24В подходит для оборудования, в котором необходимо надёжно соединять силовые кабели или внутренние электрические цепи. Возможные направления применения:

• Промышленные электроустановки и шкафы управления.

• Силовые модули и преобразовательное оборудование.

• Энергетические системы и распределительные устройства.

• Транспортная, приборостроительная и специальная техника.

• Аппаратура, работающая при вибрации, температурных перепадах и механических нагрузках.

Благодаря двухконтактной компоновке, высокой допустимой токовой нагрузке и приборному исполнению 2РТТ48БПЭ2Г24В является практичным решением для ответственных силовых подключений, где требуется надёжность, повторяемость монтажа и устойчивое электрическое соединение.
