2РТТ48БПЭ26Ш29В 2015г «5» Элекон

Цена:

4200 ₽

В наличии: 57 шт.

Производитель: Элекон

Технические характеристики

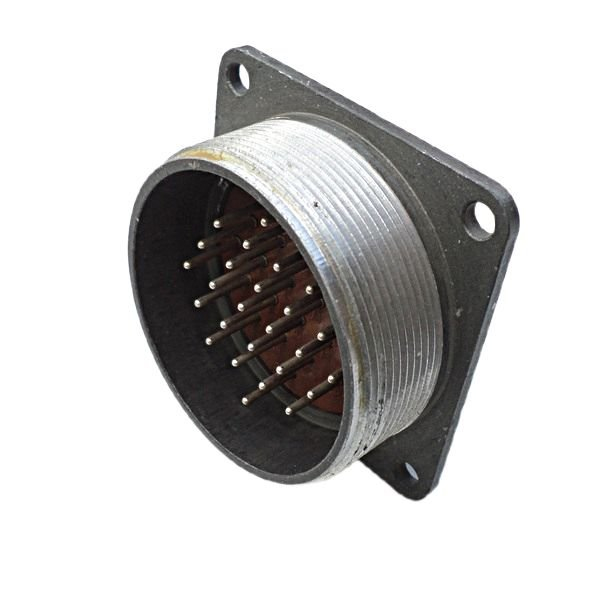

2РТТ48БПЭ26Ш29В «Элекон» — это низкочастотный цилиндрический разъём серии 2РТТ, выполненный в виде блочной вилки с резьбовой фиксацией сочленённого положения.

Разъём предназначен для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В. Используется в промышленной и военной электронике, авиационном и транспортном оборудовании, где требуется надёжное соединение при интенсивных механических и климатических воздействиях.

Вилка имеет 26 штырь‑контактов диаметром 1,5 мм, сделанных из серебра, что обеспечивает низкое переходное сопротивление (не более 2,5 мОм на контакт). Общая максимальная токовая нагрузка на вилку достигает порядка 230 А, что позволяет использовать её в относительно мощных цепях.

Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм, что свидетельствует о высокой электрической прочности. Разъём рассчитан на работу в диапазоне температур от примерно −60 до +100 °C, выдерживает вибрацию вплоть до 300 м/с² и ударные нагрузки до 1000 g, что делает его пригодным для бортовых и машиностроительных систем.

Соединитель рассчитан на не менее 500 циклов сочленения и расчленения, минимальная наработка — около 1000 часов. Указанный срок сохраняемости составляет порядка 15 лет, что важно при эксплуатации аппаратуры с длительным жизненным циклом.

Описание

Назначение разъёма 2РТТ48БПЭ26Ш29В Элекон «5»

Низкочастотный цилиндрический разъём 2РТТ48БПЭ26Ш29В Элекон «5» выполнен в виде блочной вилки с резьбовой фиксацией сочленённого положения. Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В.

Разъём применяется в промышленной и военной электронике, авиационном и транспортном оборудовании, где требуется надёжное соединение при интенсивных механических и климатических воздействиях. Конструкция с резьбовой фиксацией обеспечивает стабильное сочленение и исключает самопроизвольное расчленение при вибрациях и ударах.

Технические особенности и подтверждённые характеристики

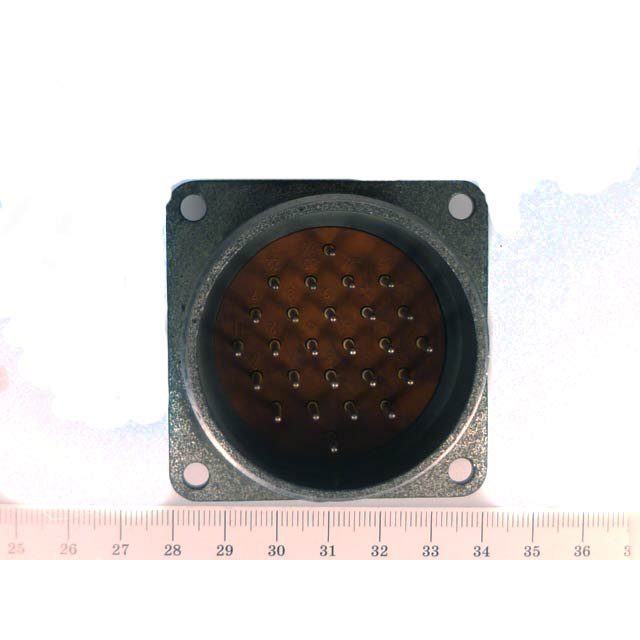

Вилка оснащена 26 штырь-контактами диаметром 1,5 мм, изготовленными из серебра. Применение серебряных контактов обеспечивает низкое переходное сопротивление — не более 2,5 мОм на контакт. Общая максимальная токовая нагрузка на вилку достигает порядка 230 А, что позволяет использовать разъём в относительно мощных электрических цепях.

Электрические параметры

Сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм
Амплитудное напряжение — до 850 В
Рабочий диапазон частот — до 3 МГц
Переходное сопротивление контакта — не более 2,5 мОм
Максимальная суммарная токовая нагрузка — порядка 230 А

Устойчивость к внешним воздействиям

Диапазон рабочих температур — от примерно минус 60 до плюс 100 градусов Цельсия
Вибрационные нагрузки — до 300 метров в секунду за секунду
Ударные нагрузки — до 1000 g
Количество циклов сочленения и расчленения — не менее 500
Минимальная наработка — около 1000 часов
Срок сохраняемости — порядка 15 лет

Применение и эксплуатационные качества

Разъём 2РТТ48БПЭ26Ш29В Элекон «5» рассчитан на длительную эксплуатацию в составе бортовых и машиностроительных систем. Высокая электрическая прочность изоляции и стойкость к механическим нагрузкам делают изделие пригодным для аппаратуры, работающей в жёстких условиях.

Приёмка «5» и год выпуска 2015 подтверждают соответствие изделия установленным требованиям для данной категории продукции. Срок сохраняемости порядка 15 лет позволяет применять разъём в оборудовании с длительным жизненным циклом, где важна стабильность характеристик на протяжении всего периода эксплуатации.

Блочная вилка с резьбовой фиксацией сочленённого положения подходит для монтажа на панели и корпуса приборов, обеспечивая надёжное подключение ответных частей соединителя серии 2РТТ. Серебряные контакты диаметром 1,5 мм сохраняют низкое переходное сопротивление даже после многократных циклов сочленения и расчленения, что гарантирует стабильное электрическое соединение в ответственных узлах.
