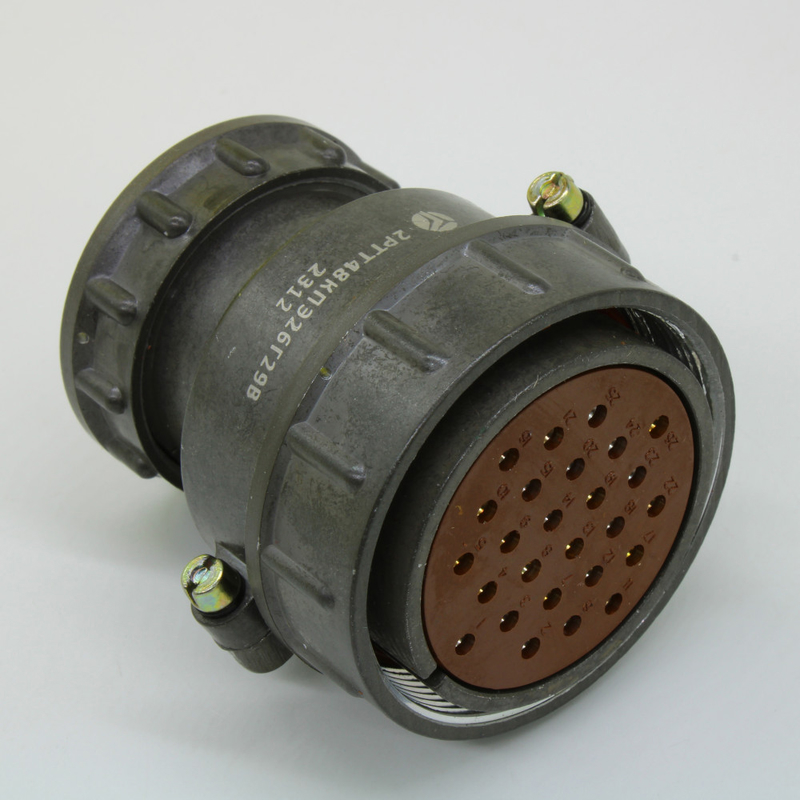

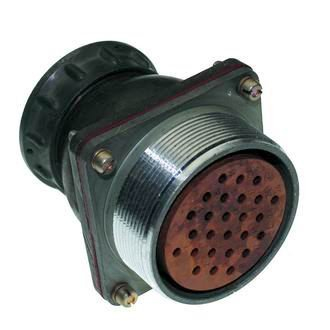

Назначение соединителя 2РТТ48БПЭ26Г29В

Соединитель 2РТТ48БПЭ26Г29В производителя «Элекон» относится к низкочастотным цилиндрическим разъёмам серии 2РТТ. Изделие предназначено для соединения электрических цепей постоянного и переменного тока с частотой до примерно 3 МГц при напряжении до 850 В (амплитудное значение). Это блочный пылебрызгозащищённый разъём, рассчитанный на эксплуатацию в условиях повышенных механических и климатических нагрузок.

Конструктивно соединитель выполнен в виде цилиндрического корпуса с резьбовой фиксацией «вилка–розетка». Он предназначен для монтажа в блоки и приборы, где требуется надёжный электрический контакт и защита от пыли и брызг. Изделие применяется в бортовых и промышленных электротехнических системах, а также в аппаратуре, работающей при значительных вибрациях и ударных воздействиях.

Подтверждённые технические особенности

Соединитель 2РТТ48БПЭ26Г29В оснащён 26 контактами диаметром около 1,5 мм. Каждый контакт рассчитан на ток до примерно 20 А, а суммарный ток по всем контактам может достигать порядка 230–240 А. Сопротивление отдельного контакта обычно не превышает 2–3 мОм, сопротивление изоляции в нормальных условиях составляет не менее нескольких тысяч мегом, рабочее напряжение — до 850 В.

Разъёмы серии 2РТТ рассчитаны на большое число сочленений — до нескольких сотен циклов «включение–выключение». Изделие выдерживает значительные механические нагрузки:

• вибрация в диапазоне до нескольких тысяч герц с ускорением порядка 30 g;
• кратковременные удары с ускорением до примерно 1000 g;
• рабочий диапазон температур от примерно −60 до +100 °C.

В обозначении «ПЭ» указывает на пылебрызгозащищённое исполнение, а «26Г29В» — количество, тип контактов и модификацию корпуса. Маркировка «Элекон „5“» относится к приёмке «5» или конкретной партии (серия «5»), что подтверждается данными приёмочной проверки и не влияет на базовые технические характеристики.

Применение и условия эксплуатации

Благодаря резьбовой фиксации и пылебрызгозащищённому корпусу соединитель подходит для стационарного монтажа в блоках, приборах и распределительных устройствах. Его технические параметры обеспечивают стабильную работу в электрических цепях с повышенными токовыми нагрузками. Изделие сохраняет работоспособность в широком диапазоне температур и при интенсивных механических воздействиях.

Соединитель 2РТТ48БПЭ26Г29В с артикулом 50843 принадлежит к категории 2РТТ48. Год выпуска конкретного экземпляра — 2015, приёмка «5». Вид приёмочной проверки и отдельные особенности партии могут отличаться в зависимости от конкретного экземпляра, однако базовые технические характеристики соответствуют серии 2РТТ и производителю «Элекон».

Изделие предназначено для применения в аппаратуре, где важны высокая плотность контактной группы, защита от внешних воздействий и длительный срок службы при многократных сочленениях и расчленениях. Соединитель совместим с ответными частями серии 2РТТ соответствующего типоразмера с резьбовым соединением «вилка–розетка».

Ключевые параметры

• Серия: 2РТТ
• Тип: блочный, пылебрызгозащищённый
• Количество контактов: 26
• Диаметр контактов: около 1,5 мм
• Ток на контакт: до примерно 20 А
• Суммарный ток: порядка 230–240 А
• Напряжение: до 850 В (амплитудное значение)
• Частота: до примерно 3 МГц
• Температурный диапазон: от примерно −60 до +100 °C
• Сопротивление контакта: не более 2–3 мОм
• Ресурс сочленений: до нескольких сотен циклов
• Приёмка: «5»
• Год выпуска: 2015
• Артикул: 50843
• Производитель: Элекон
