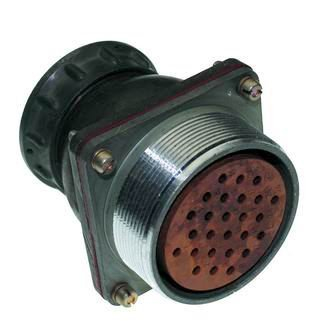

2РТТ48БПЭ26Г29В 2015г

Цена: ПОД ЗАКАЗ

Технические характеристики

2РТТ48БПЭ26Г29В — это пылебрызгозащищённый цилиндрический низкочастотный электрический соединитель, предназначенный для работы в цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В.

Это приборная розетка блочного типа (БПЭ) с прямым патрубком. Условный размер корпуса — 48, количество контактов — 26 штук диаметром 1,5 мм, габарит 29В, всеклиматическое исполнение.

Соединитель выдерживает синусоидальную вибрацию в диапазоне 1–5000 Гц с ускорением до 300 м/с² (30 g), одиночные механические удары до 10000 м/с² (1000 g), а также не менее 500 сочленений-расчленений и 1000 часов наработки.

Сопротивление изоляции — не менее 5000 МОм, сопротивление контакта — до 2,5 мОм, максимальная токовая нагрузка на контакт — 20 А.

Работает при температурах от -60 до +100 °С, с возможной сменой до +180 °С, и пониженном давлении до 1,3×10⁻⁴ Па.

Соединители серии 2РТТ взаимосочленяемы с ШР и 2РТ-А, используются в приборах и оборудовании, где требуется надёжное соединение в жёстких условиях.

Описание

Назначение соединителя 2РТТ48БПЭ26Г29В

2РТТ48БПЭ26Г29В представляет собой пылебрызгозащищённый цилиндрический низкочастотный электрический соединитель. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Конструктивно это приборная розетка блочного типа с индексом БПЭ и прямым патрубком.

Соединитель применяется в приборах и оборудовании, где требуется надёжное электрическое соединение в жёстких условиях эксплуатации. Серия 2РТТ взаимосочленяема с соединителями ШР и 2РТ-А, что расширяет возможности замены и совместного использования при комплектовании аппаратуры.

Технические параметры и конструктивные особенности

Корпус и контактная группа

Условный размер корпуса соединителя — 48. Количество контактов составляет 26 штук, диаметр каждого контакта — 1,5 мм. Габарит исполнения — 29В. Изделие выполнено во всеклиматическом исполнении, что подтверждает его пригодность для работы в различных климатических зонах.

Электрические характеристики

Сопротивление изоляции — не менее 5000 МОм.
Сопротивление контакта — до 2,5 мОм.
Максимальная токовая нагрузка на контакт — 20 А.
Амплитудное напряжение — до 850 В.
Рабочий диапазон частот — до 3 МГц.

Устойчивость к механическим и климатическим воздействиям

Соединитель выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с² (30 g). Конструкция рассчитана на одиночные механические удары с ускорением до 10000 м/с² (1000 g). Ресурс изделия составляет не менее 500 сочленений-расчленений и 1000 часов наработки.

Температурный диапазон эксплуатации — от минус 60 до плюс 100 °С. Допускается кратковременная смена температурного режима до плюс 180 °С. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 1,3×10⁻⁴ Па.

Применение и совместимость

Соединители серии 2РТТ находят применение в составе радиоэлектронной аппаратуры, измерительных комплексов, промышленного оборудования и систем, эксплуатируемых в условиях повышенной вибрации, резких перепадов температур и запылённости. Пылебрызгозащищённое исполнение обеспечивает стабильность контакта при воздействии влаги и пыли.

Благодаря взаимосочленяемости с разъёмами ШР и 2РТ-А, модель 2РТТ48БПЭ26Г29В может использоваться как при сборке новых устройств, так и при ремонте или модернизации ранее выпущенного оборудования. Блочное исполнение с прямым патрубком упрощает монтаж на панели и корпуса приборов.

Изделие рассчитано на длительную эксплуатацию с сохранением заявленных электрических параметров. Высокие показатели сопротивления изоляции и низкое переходное сопротивление контактов обеспечивают стабильную передачу сигналов и питающих напряжений в пределах рабочих характеристик.
