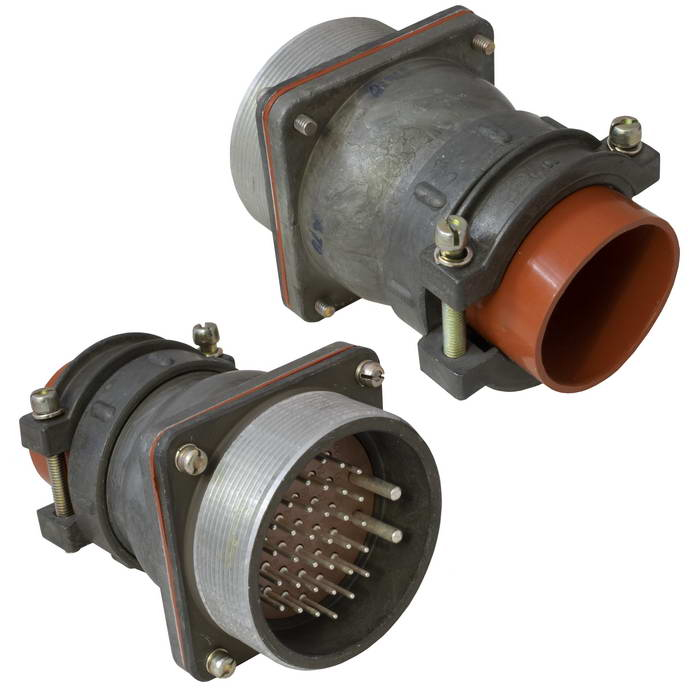

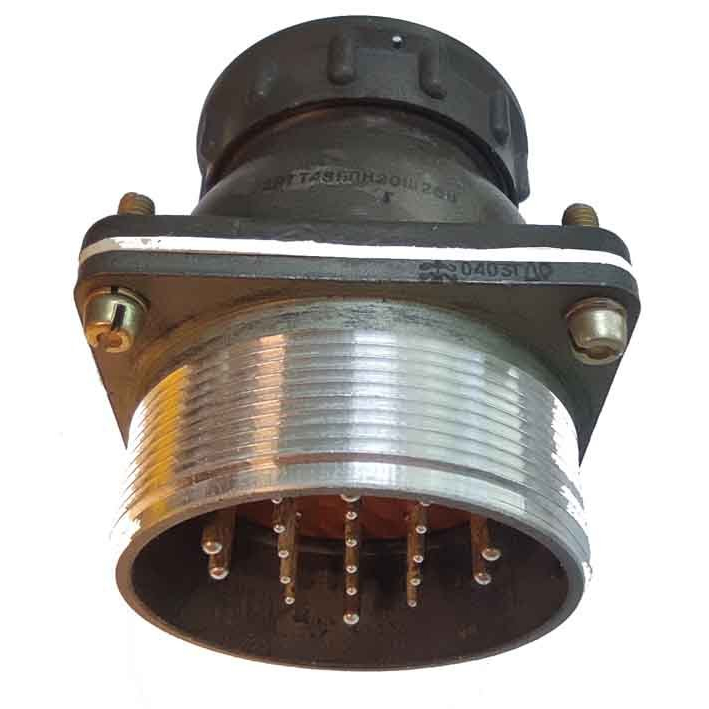

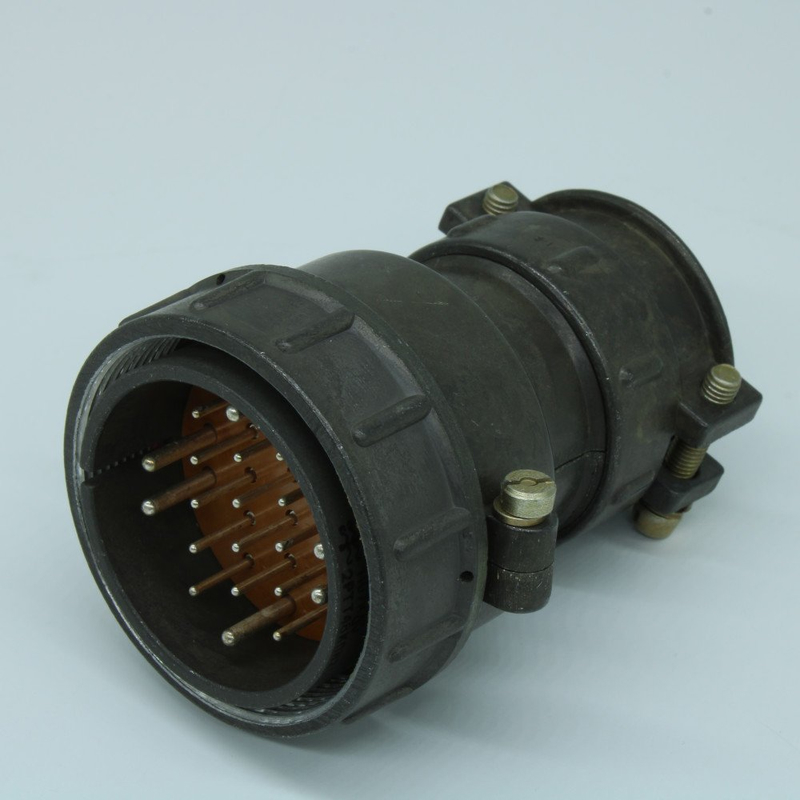

2РТТ48БПЭ20Ш28В: приборная вилка для силовых и сигнальных соединений

Соединитель 2РТТ48БПЭ20Ш28В представляет собой цилиндрическую низкочастотную приборную вилку серии 2РТТ, рассчитанную на построение надёжных многоконтактных разъёмных соединений в промышленной аппаратуре, системах автоматики, измерительных комплексах и специальной технике. Конструкция с прямым патрубком для экранированного кабеля помогает организовать аккуратный ввод кабеля и повысить помехозащищённость линии.

Маркировка 2РТТ48БПЭ20Ш28В указывает на принадлежность к соединителям с условным диаметром корпуса 48 мм, приборное исполнение, прямой патрубок и вариант для экранированного кабеля. Изделие выполнено в климатическом исполнении «В», предназначенном для эксплуатации в различных климатических условиях.

Назначение разъёма 2РТТ48БПЭ20Ш28В

Вилка приборная 2РТТ48БПЭ20Ш28В используется в цепях постоянного, переменного и импульсного тока. Соединители семейства 2РТТ рассчитаны на применение в электрических цепях переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В.

Основные области применения:

• промышленное электрооборудование и шкафы управления;

• контрольно-измерительная аппаратура;

• силовые и комбинированные кабельные сборки;

• системы телеметрии, связи и автоматики;

• оборудование, работающее при вибрации, ударных воздействиях и изменении температуры;

• комплексы, где требуется подключение экранированного кабеля.

Приборное исполнение предполагает установку соединителя на корпус, панель или конструктивный элемент оборудования. В результате кабельная часть и приборная вилка формируют разъёмное соединение, удобное для монтажа, обслуживания, диагностики и замены узлов.

Контактная группа и электрические параметры

Исполнение 20Ш28 предусматривает 20 контактов: 14 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм. Такое сочетание позволяет одновременно передавать сигналы управления и подключать цепи с более высокой токовой нагрузкой.

Указанные параметры относятся к исполнению 2РТТ48 с контактной формулой 20Ш28 и должны проверяться по технической документации на конкретную партию и условия применения.

Конструктивные особенности

Разъём 2РТТ48БПЭ20Ш28В относится к пылебрызгозащищённым цилиндрическим соединителям. Сочленение выполняется резьбовым способом, что обеспечивает устойчивую механическую фиксацию и снижает риск самопроизвольного рассоединения при вибрации. Одношпоночная поляризация исключает неправильную ориентацию частей разъёма при подключении.

Контакты имеют серебряное покрытие. Оно способствует снижению переходного сопротивления и поддержанию стабильного электрического контакта при многократных циклах соединения. Для данной конструкции заявлено до 500 циклов сочленения и расчленения, а минимальная наработка составляет 1000 часов.

Индекс «Э» в обозначении указывает на исполнение, рассчитанное на экранированный кабель. Это особенно важно при передаче низкоуровневых сигналов, импульсных сигналов управления или при работе оборудования рядом с частотными преобразователями, электродвигателями, реле и другими источниками электромагнитных помех.

Эксплуатационные характеристики

Соединитель 2РТТ48БПЭ20Ш28В рассчитан на эксплуатацию в расширенном диапазоне внешних воздействий:

• рабочая температура — от −60 до +100 °C;

• синусоидальная вибрация — от 1 до 5000 Гц;

• вибрационное ускорение — до 300 м/с², или 30 g;

• одиночный механический удар — до 10 000 м/с², или 1000 g;

• многократные механические удары — до 1500 м/с², или 150 g;

• пониженное атмосферное давление — до 1,3 × 10⁻⁴ Па.

Благодаря этим характеристикам разъём подходит для оборудования, работающего в условиях транспортной вибрации, производственных нагрузок, температурных перепадов и повышенных требований к механической прочности соединения.

Что учитывать при применении

При проектировании соединения с 2РТТ48БПЭ20Ш28В необходимо учитывать назначение каждого контакта, допустимую нагрузку по цепям, сечение подключаемого проводника и требования к экранированию. Не следует суммировать номинальные токи всех контактов без учёта общего теплового режима, фактической нагрузки, длины кабеля и условий установки.

Перед монтажом рекомендуется проверить:

• соответствие ответной части по серии, габариту, контактной формуле и поляризации;

• совместимость с кабелем по наружному диаметру и конструкции экрана;

• распределение силовых, сигнальных и резервных цепей по контактам;

• качество пайки и отсутствие перегрева изолятора;

• надёжность подключения экрана и отсутствие замыканий между цепями;

• полное резьбовое сочленение без перекоса.

2РТТ48БПЭ20Ш28В — практичное решение для многоконтактного приборного подключения, где требуются механическая стойкость, развитая контактная группа, подключение экранированного кабеля и работа в широком диапазоне климатических и эксплуатационных нагрузок.
