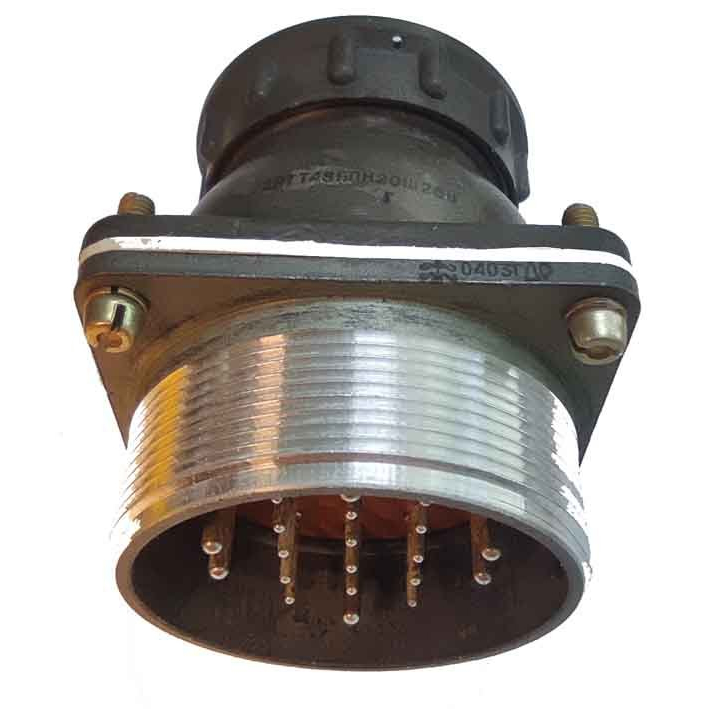

2РТТ48БПЭ20Г28В 2015г «5» Элекон

Цена:

4200 ₽

В наличии: 93 шт.

Производитель: Элекон

Технические характеристики

2РТТ48БПЭ20Г28В «Элекон 5» — это цилиндрический теплостойкий низкочастотный разъём производства завода «Элекон», предназначенный для надёжных соединений в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Он имеет 20 контактов, диаметр монтажного отверстия 48 мм, пылебрызгозащиту и повышенную электромагнитную совместимость (ПЭ). Максимальная токовая нагрузка на контакт достигает 20–35 А в зависимости от сечения (∅1,5–2,5 мм), сопротивление контакта — не более 1–2,5 мОм, изоляции — не менее 5000 мОм.

Разъём выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 10000 м/с²), температуры от -60 до +100 °С и пониженное давление до 1,3·10⁻⁴ Па. Срок службы включает 500 сочленений-расчленений и наработку не менее 1000 часов, сохраняемость — 15 лет.

Используется в промышленных, авиационных и специальных системах, где требуется устойчивость к агрессивным факторам и спецвоздействиям, с сертификатами соответствия ЕАЭС.

Описание

Назначение разъёма 2РТТ48БПЭ20Г28В Элекон «5»

Цилиндрический теплостойкий низкочастотный разъём 2РТТ48БПЭ20Г28В Элекон «5» предназначен для выполнения надёжных электрических соединений в цепях постоянного и переменного тока с частотой до 3 МГц. Изделие рассчитано на работу при напряжении до 850 В по амплитудному значению. Разъём применяется в промышленном оборудовании, авиационных системах и специальной аппаратуре, где соединения должны сохранять работоспособность при воздействии агрессивных внешних факторов и спецвоздействий.

Конструкция предусматривает установку в монтажное отверстие диаметром 48 мм и оснащена пылебрызгозащитой. Повышенная электромагнитная совместимость (ПЭ) позволяет использовать разъём в цепях с высокими требованиями к помехоустойчивости и стабильности передачи сигналов.

Технические особенности и электрические параметры

Разъём имеет 20 контактов. Максимальная токовая нагрузка на один контакт составляет от 20 до 35 А в зависимости от сечения проводника, которое может быть от 1,5 до 2,5 мм. Сопротивление электрического контакта не превышает 1–2,5 мОм, сопротивление изоляции — не менее 5000 мОм. Такие параметры обеспечивают стабильное прохождение тока и низкие потери в точках соединения.

Устойчивость к механическим и климатическим воздействиям

Вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с².
Ударные воздействия с ускорением до 10000 м/с².
Рабочий диапазон температур от -60 до +100 °С.
Пониженное атмосферное давление до 1,3·10⁻⁴ Па.

Изделие сохраняет герметичность и электрические характеристики при длительной эксплуатации в условиях повышенной влажности, запылённости и резких перепадов температур.

Применение и эксплуатационные показатели

Разъём 2РТТ48БПЭ20Г28В Элекон «5» используется в составе электрических распределительных устройств, бортовых сетей, промышленных установок и специальной техники. Конструкция допускает 500 циклов сочленения-расчленения без снижения заявленных электрических характеристик. Наработка изделия составляет не менее 1000 часов, сохраняемость — 15 лет.

Документация и приёмка

Разъём изготовлен заводом «Элекон» и имеет приёмку «5». Год выпуска партии — 2015. На изделие распространяются сертификаты соответствия требованиям ЕАЭС. Артикул изделия — 50841.

Разъём поставляется как комплектное изделие для монтажа в аппаратуру. Подключение выполняется проводниками указанного сечения с соблюдением требований по токовой нагрузке и полярности контактов. Перед установкой рекомендуется проверять целостность изоляторов, состояние контактных поверхностей и надёжность фиксации кабельной части.
