Назначение и область применения

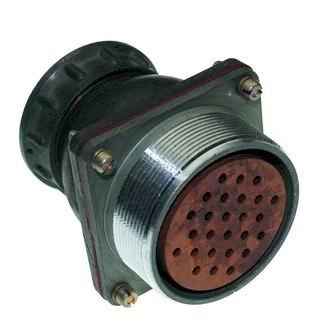

2РТТ48БПЭ-26Г-29В представляет собой блочную приборную розетку из серии цилиндрических низкочастотных соединителей 2РТТ. Устройство имеет пылебрызгозащищённое исполнение и предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Максимальное амплитудное напряжение, при котором допускается эксплуатация соединителя, составляет 850 В.

Розетка рассчитана на внутренний монтаж с экранированными и неэкранированными кабелями или проводами. Сочленение с ответной частью выполняется резьбовым способом, при этом конструкция корпуса предусматривает одношпоночную поляризацию, исключающую неправильное соединение. Подключение проводников к контактам осуществляется методом пайки.

Изделие ориентировано на применение в аппаратуре и приборах, где требуется стабильное электрическое соединение при значительных токовых нагрузках, в том числе в условиях воздействия внешних факторов — пыли, брызг, широкого диапазона температур и пониженного атмосферного давления.

Подтверждённые особенности и технические характеристики

Соединитель 2РТТ48БПЭ-26Г-29В оснащён 26 контактами диаметром 1,5 мм. Покрытие контактов выполнено из серебра, что обеспечивает низкое переходное сопротивление — не более 2,5 мОм. Такое решение способствует уменьшению нагрева контактных пар при протекании рабочих токов и повышает общую надёжность соединения.

Электрические параметры

• Количество контактов: 26 штук диаметром 1,5 мм.
• Максимальная токовая нагрузка на один контакт: 20 А.
• Суммарная допустимая токовая нагрузка: до 234 А.
• Сопротивление изоляции в нормальных климатических условиях: не менее 5000 МОм.
• Амплитудное рабочее напряжение: до 850 В.
• Диапазон рабочих частот: до 3 МГц.

Механические и эксплуатационные параметры

• Тип корпуса: блочный (приборный).
• Способ сочленения: резьбовой с одношпоночной поляризацией.
• Способ монтажа проводников: пайка.
• Ресурс: не менее 1000 часов наработки.
• Количество циклов сочленений-расчленений: не менее 500.
• Климатическое исполнение: всеклиматическое.
• Диапазон рабочих температур: от минус 60 до плюс 180 градусов Цельсия.
• Допустимое пониженное давление: до 1,3×10⁻⁴ Па.

Конструктивные особенности и расшифровка обозначения

Маркировка 2РТТ48БПЭ-26Г-29В содержит полную информацию о конструктивном исполнении изделия. Понимание структуры обозначения позволяет точно идентифицировать модификацию соединителя и его совместимость с ответными частями.

• 2РТТ — тип соединителя, серия цилиндрических низкочастотных разъёмов.
• 48 — условный размер корпуса.
• Б — блочный (приборный) тип корпуса, предназначенный для установки на панель или корпус оборудования.
• П — прямой патрубок отсутствует.
• Э — наличие гайки для экранированного кабеля.
• 26 — число контактов.
• Г — розетка (гнездовая часть соединителя).
• 29В — исполнение, всеклиматическое.

Блочная конструкция корпуса предполагает стационарную установку розетки на приборной панели, шасси или корпусе оборудования. Наличие гайки для экранированного кабеля обеспечивает возможность корректного подключения экранированных проводников с сохранением целостности экранирующей оплётки и защиты от электромагнитных помех.

Условия эксплуатации и монтажа

Всеклиматическое исполнение позволяет использовать соединитель в широком спектре климатических зон и условий. Рабочий температурный диапазон от минус 60 до плюс 180 градусов Цельсия обеспечивает стабильную работу как в условиях сильного холода, так и при значительном нагреве. Допустимое пониженное давление до 1,3×10⁻⁴ Па расширяет возможность применения изделия в аппаратуре, эксплуатируемой на больших высотах или в разреженной атмосфере.

Пылебрызгозащищённое исполнение предотвращает попадание внутрь соединителя пыли и водяных брызг, что способствует сохранению заявленных электрических характеристик в течение всего срока службы. Серебряное покрытие контактов в сочетании с низким переходным сопротивлением снижает риск перегрева при высоких токовых нагрузках, а ресурс не менее 500 циклов сочленений-расчленений допускает многократное соединение и разъединение без существенного ухудшения параметров.

Монтаж розетки на панель или корпус оборудования осуществляется с учётом блочной конструкции корпуса. Пайка проводников к контактам требует соблюдения температурных режимов, исключающих повреждение изоляторов и контактных элементов. Резьбовое сочленение с ответной частью обеспечивает плотное и виброустойчивое соединение, что особенно важно при эксплуатации в условиях механических воздействий.
