Назначение соединителя 2РТТ48Б9Ш27В

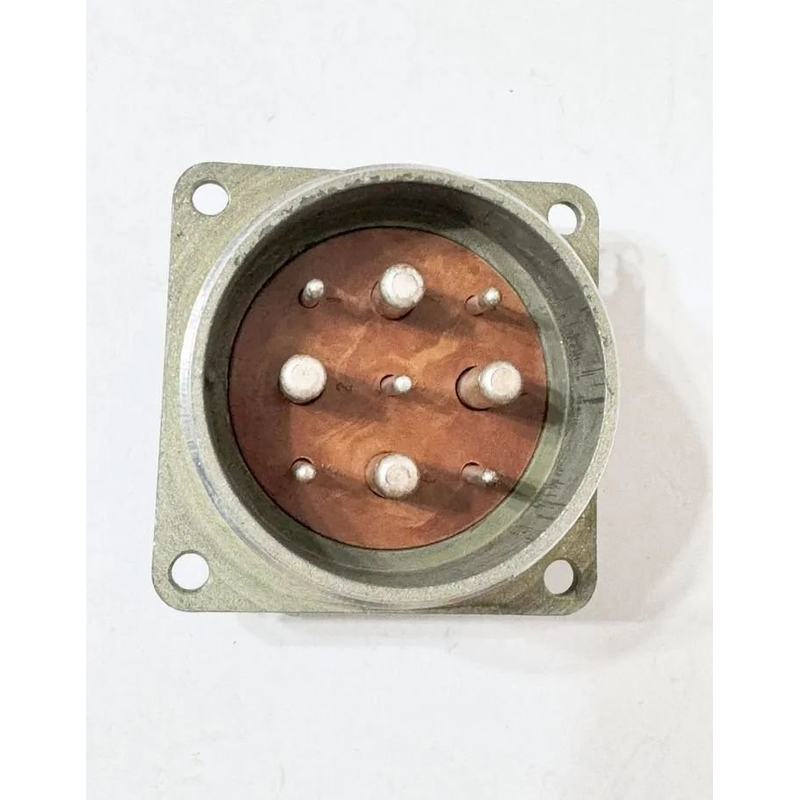

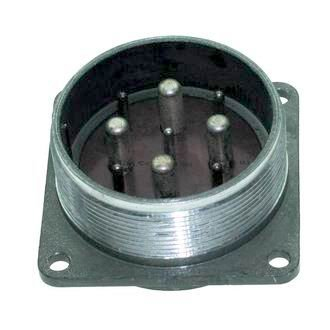

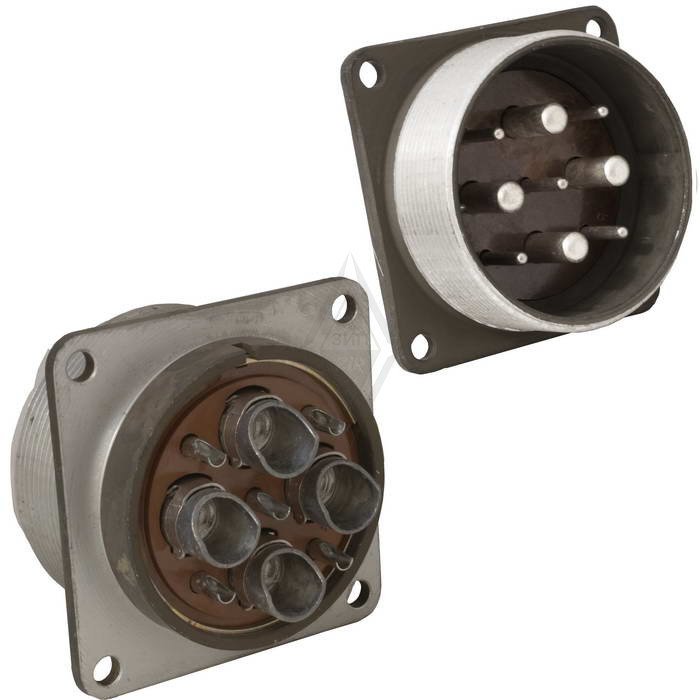

2РТТ48Б9Ш27В — это цилиндрический пылебрызгозащищённый соединитель-вилка блочного исполнения серии 2РТТ, производимый на заводе «Элекон» (Россия). Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель относится к категории низкочастотных блочных разъёмов и рассчитан на объёмный монтаж непосредственно на блок или панель оборудования.

Основная задача вилки — обеспечение надёжного разъёмного электрического соединения в аппаратуре, эксплуатируемой в сложных климатических и механических условиях. Благодаря пылебрызгозащищённому исполнению и металлическому корпусу соединитель сохраняет работоспособность при воздействии пыли, брызг и повышенной влажности, что расширяет область его применения в промышленной электронике.

Конструктивные особенности

Соединитель 2РТТ48Б9Ш27В выполнен в блочном исполнении без патрубка и предназначен для стационарной установки на корпус оборудования. Корпус металлический, что обеспечивает механическую прочность и экранирование контактной группы от внешних электромагнитных помех. Сочленение с ответной частью осуществляется посредством резьбовой фиксации, которая исключает самопроизвольное раскручивание и разъединение при вибрациях и механических нагрузках.

Контактная группа включает 9 штыревых контактов с сочетанием контактов 27. Покрытие контактов серебром снижает переходное сопротивление и повышает стабильность электрического соединения в течение всего срока эксплуатации. Амплитудное значение напряжения цепи достигает примерно 850 В при работе в электрических цепях постоянного и переменного токов.

Условия эксплуатации и применение

Соединитель рассчитан на широкий температурный диапазон — типовой рабочий интервал составляет примерно от −60 до +100 °C. Это позволяет применять вилку 2РТТ48Б9Ш27В в аппаратуре, работающей в жёстких климатических условиях, включая отрицательные температуры и значительные перепады.

Изделие применяется в электрических цепях различного оборудования, где требуется надёжное пылебрызгозащищённое соединение с гарантированным температурным и механическим режимом:

• системы управления промышленным оборудованием;
• радиоэлектронная аппаратура;
• измерительные приборы;
• устройства, эксплуатируемые в сложных климатических условиях;
• блочные и панельные узлы электронной техники.

Ключевые параметры

• Тип: цилиндрический низкочастотный блочный соединитель-вилка.
• Серия: 2РТТ.
• Производитель: Элекон.
• Артикул: 6497.
• Количество контактов: 9 штыревых.
• Сочетание контактов: 27.
• Частота тока: до 3 МГц.
• Амплитудное значение напряжения цепи: до примерно 850 В.
• Рабочий температурный интервал: примерно от −60 до +100 °C.
• Исполнение: пылебрызгозащищённое, блочный монтаж, без патрубка.
• Фиксация: резьбовое сочленение.
• Покрытие контактов: серебро.

Соединитель 2РТТ48Б9Ш27В является специализированным компонентом для профессиональной аппаратуры, где важны стабильность контакта, устойчивость к внешним воздействиям и длительный срок службы в условиях промышленной эксплуатации.
