2РТТ48Б9Ш27В: надежное соединение для промышленного оборудования

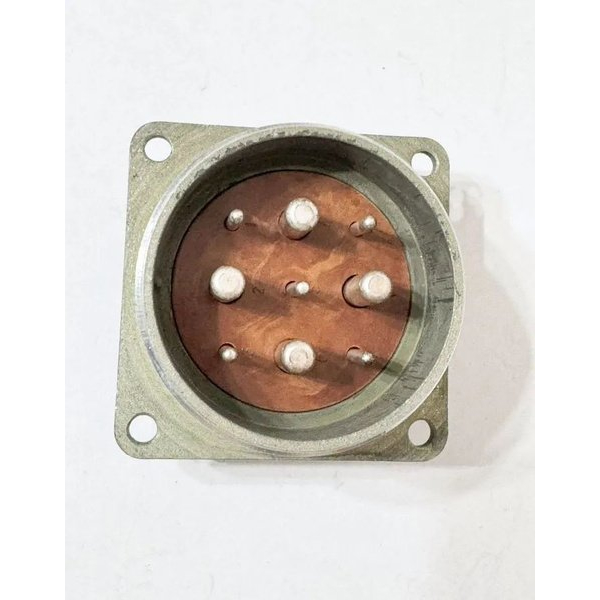

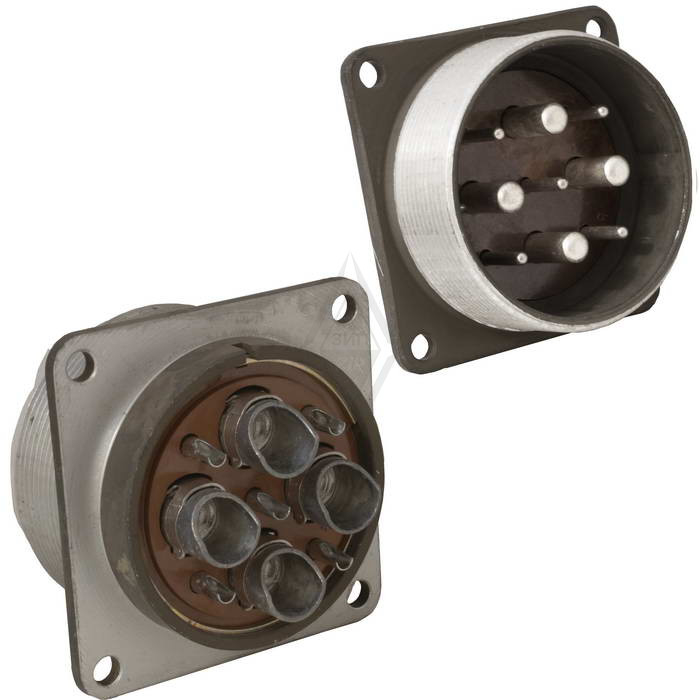

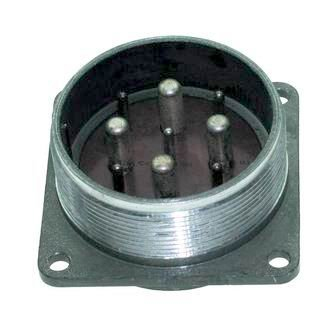

2РТТ48Б9Ш27В — цилиндрический низкочастотный электрический соединитель серии 2РТТ, рассчитанный на создание надежных разъемных соединений в промышленной, приборной и специальной технике. Исполнение представляет собой приборную блочную вилку без патрубка с девятью контактами и пайкой проводников.

Конструкция и расшифровка

Маркировка 2РТТ48Б9Ш27В отражает ключевые параметры изделия:

• 2РТТ — серия цилиндрических пылебрызгозащищенных соединителей.

• 48 — условный размер корпуса.

• Б — блочное, или приборное, исполнение.

• 9 — количество контактов.

• 27 — сочетание контактов: пять контактов диаметром 2,5 мм и четыре контакта диаметром 5,5 мм.

• В — всеклиматическое исполнение для внутреннего монтажа.

Контактная группа имеет серебряное покрытие, которое способствует низкому переходному сопротивлению и стабильности электрического контакта. Присоединение проводов выполняется пайкой, что удобно при изготовлении, ремонте и техническом обслуживании кабельных систем.

Технические особенности

Разъем 2РТТ48Б9Ш27В предназначен для работы в цепях постоянного и переменного тока частотой до 3 МГц. Для серии указываются рабочие напряжения до 700 В постоянного тока; в отдельных описаниях приводится допустимое амплитудное значение до 850 В — точное ограничение следует сверять с документацией на конкретную поставку и условия эксплуатации.

Параметры контактного сопротивления, токовой нагрузки, температурного диапазона и ресурса относятся к характеристикам исполнения с контактной формулой 27 и серии 2РТТ48.

Где применяется 2РТТ48Б9Ш27В

Соединитель используют там, где требуется передавать питание и сигналы между корпусами оборудования, панелями, шкафами и внешними кабельными линиями. Девять контактов разного диаметра позволяют объединять в одном разъеме цепи с различной токовой нагрузкой.

Типичные направления применения:

• промышленная автоматика и системы управления;

• электротехнические шкафы и распределительное оборудование;

• измерительная и испытательная аппаратура;

• транспортные, энергетические и специальные технические комплексы;

• оборудование, работающее при вибрации, ударах и перепадах температуры.

Резьбовое сочленение повышает устойчивость соединения к механическим воздействиям, а одношпоночная поляризация помогает исключить неправильную ориентацию при подключении. Соединители серии 2РТТ рассчитаны на вибрационные и ударные нагрузки, поэтому подходят для оборудования с повышенными требованиями к механической надежности.

Преимущества исполнения

2РТТ48Б9Ш27В сочетает компактность приборного монтажа и возможность работы с силовыми цепями. Отсутствие патрубка делает такую вилку удобной для установки непосредственно на корпус, панель или приборный блок, где кабельный ввод реализован конструкцией оборудования.

Ключевые преимущества:

• девять контактов в корпусе условного размера 48;

• сочетание сигнальных и более мощных силовых контактов;

• серебряное покрытие контактной группы;

• пайка как надежный способ подключения проводов;

• резьбовая фиксация соединенной пары;

• пылебрызгозащищенное исполнение;

• работоспособность в диапазоне температур от −60 до +100 °C;

• совместимость серии 2РТТ с отдельными соединителями семейств ШР и 2РТ-А при соблюдении соответствующих технических условий.

При проектировании подключения важно учитывать распиновку ответной части, сечение проводов, допустимую токовую нагрузку каждой контактной позиции, требования к изоляции и условия фактической эксплуатации оборудования.
