Назначение соединителя 2РТТ48Б9Ш27В

2РТТ48Б9Ш27В представляет собой цилиндрический теплостойкий низкочастотный пылебрызгозащищенный соединитель, рассчитанный на эксплуатацию в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Рабочее напряжение достигает 700–850 В по амплитудному значению.

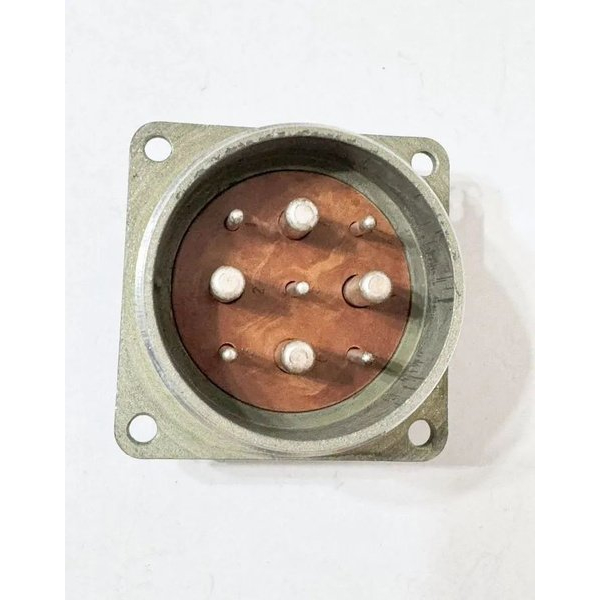

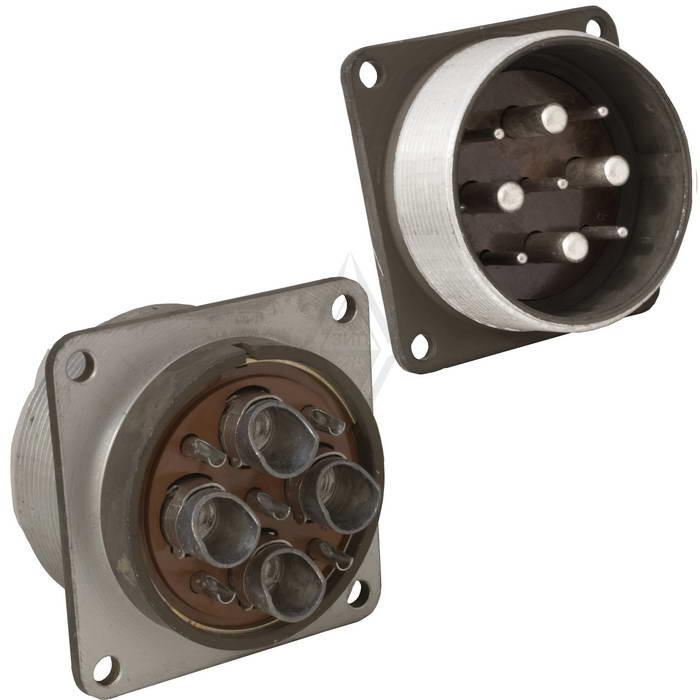

Изделие ориентировано на внутренний объемный монтаж в приборах и аппаратуре, где требуется надежное разъемное соединение с защитой от пыли и брызг. Конструктивно это блочная вилка (обозначение «Ш» указывает на вилочную часть) с резьбовым соединением корпусов и одношпоночной поляризацией, исключающей неправильное сочленение. Соединитель совместим с сериями 2РТ-А и ШР, что позволяет использовать его в составе уже существующих систем без дополнительной адаптации.

Теплостойкое исполнение и расширенный температурный диапазон делают соединитель пригодным для применения в промышленной электронике, контрольно-измерительном оборудовании, испытательных стендах и устройствах, работающих в жестких условиях окружающей среды.

Подтвержденные особенности и технические параметры

Соединитель 2РТТ48Б9Ш27В имеет девять контактов, распределенных по двум типоразмерам: пять контактов диаметром 2,5 мм и четыре контакта диаметром 5,5 мм. Все контакты покрыты серебром, а способ подключения проводников — пайка.

Электрические характеристики изделия подтверждены следующими значениями:

• максимальная токовая нагрузка на контакты диаметром 2,5 мм — 35 А;
• максимальная токовая нагрузка на контакты диаметром 5,5 мм — 100 А;
• сопротивление контакта для выводов диаметром 2,5 мм — не более 1,0 мОм;
• сопротивление контакта для выводов диаметром 5,5 мм — не более 0,3 мОм;
• сопротивление изоляции — не менее 5000 мОм.

Благодаря низкому переходному сопротивлению контактов соединитель обеспечивает минимальные потери мощности и стабильную передачу сигналов и питания в низкочастотных цепях. Серебряное покрытие контактов дополнительно повышает коррозионную стойкость и долговечность электрического соединения.

Условия эксплуатации и надежность

Соединитель рассчитан на работу в широком диапазоне температур от минус 60 °C до плюс 100 °C, что подтверждает его теплостойкость и пригодность для применения в условиях как пониженных, так и повышенных температур окружающей среды.

Механическая устойчивость изделия подтверждена следующими параметрами:

• вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с²;
• одиночные ударные воздействия с ускорением до 10000 м/с²;
• работа при пониженном атмосферном давлении до 1,3·10⁻⁴ Па.

Ресурсные показатели соединителя включают не менее 500 циклов сочленения-расчленения и наработку не менее 1000 часов. Срок сохраняемости составляет от 15 до 20 лет, что делает изделие пригодным для долгосрочного использования и хранения в составе резервного оборудования.

Применение и совместимость

Соединитель 2РТТ48Б9Ш27В применяется для организации разъемных электрических соединений внутри корпусов приборов и блоков, где требуется сочетание пылебрызгозащиты, теплостойкости и устойчивости к механическим воздействиям.

Совместимость с соединителями серий 2РТ-А и ШР расширяет возможности интеграции изделия в действующие электрические схемы. Наличие резьбового соединения корпусов обеспечивает надежную фиксацию ответных частей и защиту контактной зоны от внешних загрязнений. Одношпоночная поляризация исключает ошибки при монтаже и сокращает время на подключение.

Конструкция с контактами двух диаметров позволяет использовать соединитель для одновременной коммутации силовых цепей с током до 100 А и сигнальных линий с меньшей нагрузкой, что делает его универсальным решением для приборов смешанного типа.
