2РТТ48Б9Ш26В: пылебрызгозащищённый цилиндрический соединитель для ответственных электрических цепей

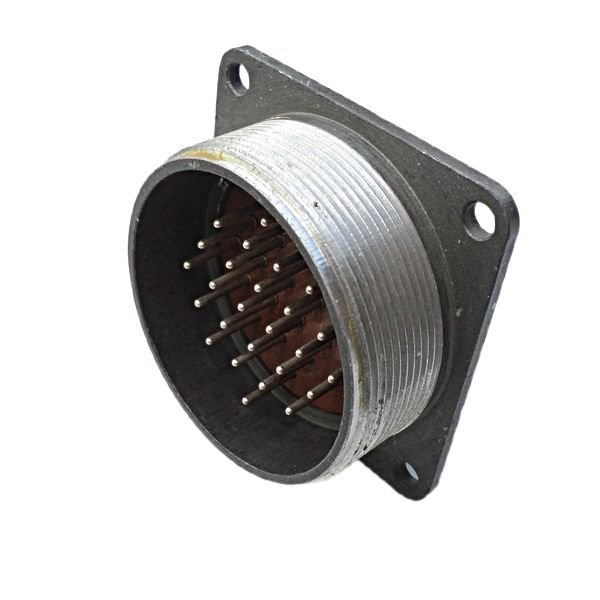

Соединитель 2РТТ48Б9Ш26В — это цилиндрическая вилка серии 2РТТ, рассчитанная на надёжное разъёмное соединение электрических цепей постоянного и переменного тока. Изделие применяется в промышленной электронике, системах управления, энергетическом оборудовании, измерительной технике и другой аппаратуре, где важны механическая прочность, устойчивость к внешним воздействиям и стабильный контакт.

Маркировка 2РТТ48Б9Ш26В указывает на принадлежность изделия к пылебрызгозащищённым соединителям, корпус условного размера 48, блочное исполнение, наличие 9 контактов и вилочную часть соединителя. Буква «В» обозначает всеклиматическое исполнение, позволяющее использовать разъём в широком диапазоне внешних условий.

Конструкция и способ подключения

Разъём 2РТТ48Б9Ш26В относится к цилиндрическим низкочастотным соединителям с резьбовым сочленением. Резьбовая фиксация снижает риск самопроизвольного разъединения при вибрации, ударах или перемещении кабеля, что особенно важно для оборудования с повышенными механическими нагрузками.

В конструкции предусмотрена одношпоночная поляризация корпуса. Она задаёт единственное корректное положение при соединении вилки с ответной частью и помогает исключить ошибочное подключение контактов. Монтаж проводников выполняется пайкой, поэтому при сборке необходимо соблюдать технологию пайки, обеспечить качественную зачистку жил, исключить перегрев изоляции и проконтролировать отсутствие перемычек между контактами.

Контактная часть имеет серебряное покрытие. Такое покрытие способствует снижению переходного сопротивления и поддержанию стабильности электрического соединения при длительной эксплуатации.

Расшифровка обозначения

Таким образом, 2РТТ48Б9Ш26В представляет собой блочную вилку с девятью контактами. Для формирования полноценного разъёмного соединения она применяется с совместимой ответной розеткой соответствующего контактного сочетания и поляризации. В материалах по серии 2РТТ указывается взаимная сочленяемость с отдельными соединителями семейств ШР и 2РТ-А при соответствии исполнения и контактной схемы.

Основные характеристики серии

Соединители 2РТТ предназначены для цепей постоянного и переменного тока с частотой до 3 МГц. Для серии указывается допустимое рабочее напряжение до 850 В амплитудного значения; фактические предельные параметры конкретной сборки зависят от сочетания контактов, условий применения и требований нормативной документации.

Для вариантов серии с девятью контактами встречаются контакты разных номинальных диаметров, а токовая нагрузка определяется их размером: в целом для линейки 2РТТ приводится диапазон от 20 до 200 А на контакт. Поэтому при проектировании нельзя переносить максимальный ток всей серии на конкретный разъём без проверки контактного сочетания 26, сечения подключаемого провода, температуры окружающей среды и режима нагрузки.

К важным эксплуатационным свойствам серии относятся:

• Пылебрызгозащищённое исполнение корпуса.

• Резьбовой способ сочленения вилки и розетки.

• Одношпоночная поляризация.

• Серебряное покрытие контактов.

• Пайка как основной способ электрического монтажа.

• Возможность применения в цепях переменного и постоянного тока.

• Всеклиматическое исполнение для работы в условиях изменения температуры и влажности.

Где применяется 2РТТ48Б9Ш26В

Разъём 2РТТ48Б9Ш26В подходит для построения многоконтактных кабельных и приборных соединений в аппаратуре, где требуется быстрое разъединение при сохранении надёжности контактов. Типовые области применения включают:

• Шкафы автоматики и управления.

• Промышленные установки и станочное оборудование.

• Измерительные, испытательные и лабораторные комплексы.

• Системы связи и радиотехническую аппаратуру.

• Электроприводы, распределительные устройства и вспомогательные силовые цепи.

• Оборудование, эксплуатируемое при вибрациях, запылённости и изменяющихся климатических условиях.

Блочное исполнение особенно удобно для установки на панель, стенку корпуса или приборную часть оборудования. Это позволяет создать стационарную точку подключения внешнего кабеля, упростить обслуживание и сократить время замены подключаемых модулей.

Что проверить перед применением

Перед включением 2РТТ48Б9Ш26В в проект рекомендуется сопоставить его параметры с требованиями конкретной электрической схемы. В первую очередь следует проверить:

• Соответствие ответной части: тип, число контактов, сочетание контактов и поляризацию.

• Реальную токовую нагрузку каждого контакта, а не только общие возможности серии.

• Рабочее напряжение и характер цепи — постоянный или переменный ток, частоту сигнала.

• Сечение, материал и тип изоляции подключаемого кабеля.

• Требования к экранированию и конфигурации кабельного ввода.

• Допустимые условия окружающей среды, включая температуру, влажность, вибрацию и воздействие брызг.

• Качество пайки, чистоту контактной группы и надёжность механической фиксации при сочленении.

2РТТ48Б9Ш26В — это специализированное решение для многоконтактных соединений в промышленной и электротехнической аппаратуре. Его ключевые преимущества заключаются в прочном цилиндрическом корпусе, резьбовом соединении, поляризации, девятиконтактной компоновке и адаптации к эксплуатации в сложных условиях.
