Назначение

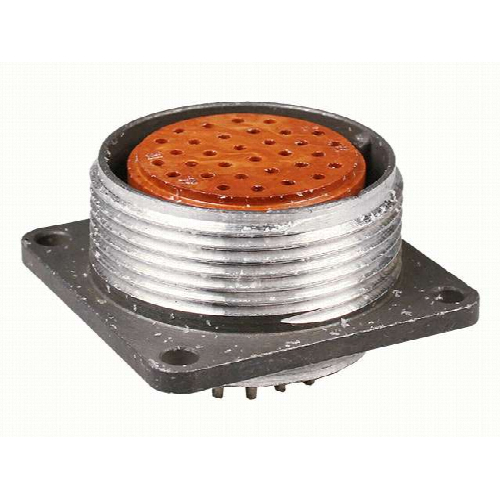

Соединитель 2РТТ48Б9Г27В представляет собой низкочастотный цилиндрический электрический соединитель розеточного типа, выполненный в блочном корпусе без патрубка. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной и радиотехнической аппаратуры. Конструкция с резьбовой фиксацией обеспечивает надёжное механическое сочленение ответных частей и стабильный электрический контакт в условиях эксплуатации с повышенными вибрационными и ударными нагрузками.

Соединитель ориентирован на применение в аппаратуре, где требуется многократное соединение и разъединение цепей при сохранении стабильных параметров. Блочное исполнение корпуса позволяет монтировать розетку непосредственно на панель или шасси устройства, что упрощает компоновку внутреннего объёма и облегчает доступ к контактной группе при монтаже и обслуживании.

Технические особенности

Соединитель рассчитан на работу в цепях с частотой до 3 МГц и максимальным напряжением до 850 В (амплитудное значение). В нормальных климатических условиях сопротивление изоляции составляет не менее 5000 МОм, что подтверждает высокие диэлектрические свойства применяемых материалов и качество сборки контактной группы.

Устройство относится к всеклиматическому исполнению и сочетает теплостойкость с тропикоустойчивостью. Рабочий диапазон температур охватывает значения от минус 60 до плюс 100 градусов Цельсия, что допускает эксплуатацию как в условиях Крайнего Севера, так и в зонах с жарким влажным климатом. Соединитель сохраняет работоспособность при воздействии вибрации с частотой до 5000 Гц и ускорением до 30g, а также выдерживает многократные ударные нагрузки с ускорением до 1000g.

Контактные элементы имеют серебряное покрытие, обеспечивающее низкое переходное сопротивление и защиту от окисления. Покрытие способствует стабильности соединения при длительной эксплуатации и большом количестве циклов коммутации. Минимальная наработка составляет 1000 часов, допустимое количество сочленений-расчленений — 500 циклов, срок сохраняемости — 15 лет.

Конструктивное исполнение

Обозначение 2РТТ48Б9Г27В содержит полную информацию о конструктивных параметрах соединителя:

• 2РТТ — тип соединителя: негерметичное исполнение с пылебрызгозащищённым корпусом;
• 48 — условный размер корпуса, определяющий габаритные и присоединительные размеры;
• Б — блочный вид корпуса для монтажа на панель;
• 9 — количество контактов в контактной группе;
• Г — тип ответной части: розетка;
• 27 — сочетание контактов, определяющее схему расположения и назначение контактных элементов;
• В — всеклиматическое исполнение.

Применение и совместимость

Соединитель предназначен для объёмного монтажа методом пайки. Контактные хвостовики рассчитаны на непосредственную пайку проводников, что обеспечивает надёжное электрическое соединение без дополнительных обжимных элементов. Такое исполнение востребовано в приборостроении, системах связи, измерительном оборудовании и промышленной электронике.

Соединитель 2РТТ48Б9Г27В взаимосочленяем с соединителями серий ШР и 2РТ-А, имеющими соответствующий типоразмер корпуса. Это обеспечивает совместимость с ранее выпущенной аппаратурой и позволяет использовать устройство при ремонте, модернизации или расширении существующих систем без изменения монтажных мест и ответных частей.

Пылебрызгозащищённое исполнение корпуса защищает контактную группу от попадания пыли и брызг воды, что особенно важно при эксплуатации аппаратуры в производственных помещениях, на подвижных объектах и в полевых условиях. Резьбовая фиксация исключает самопроизвольное расчленение при вибрации и гарантирует сохранение электрического контакта в жёстких условиях эксплуатации.

Блочная конструкция без патрубка упрощает компоновку аппаратуры с ограниченным внутренним пространством. Розетка устанавливается заподлицо с монтажной поверхностью, что уменьшает габаритную глубину узла и облегчает подвод монтажных проводов. Применение серебряного покрытия контактов и высококачественных изоляционных материалов обеспечивает стабильные электрические характеристики на протяжении всего срока службы.
