Назначение и область применения

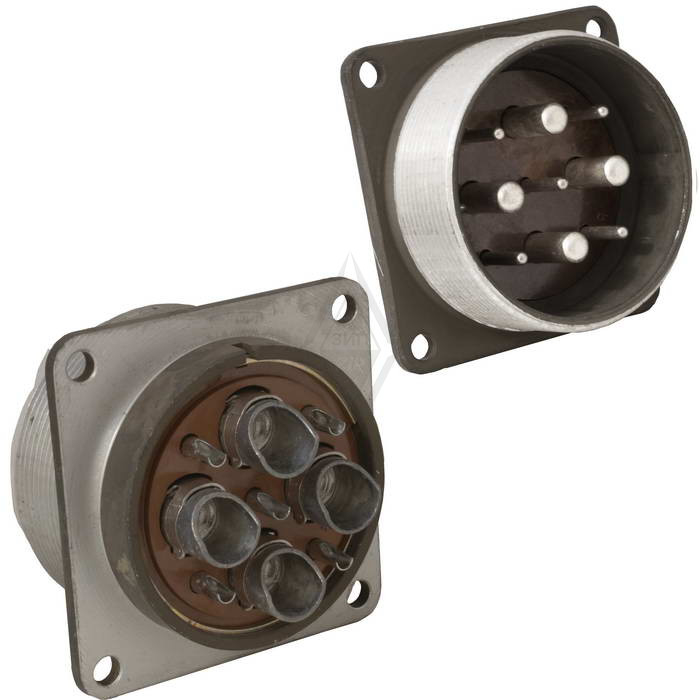

2РТТ48Б9Г26В «Элекон» — это цилиндрический блочный разъём (розетка) российского производства, относящийся к серии теплостойких, пылезащищённых низкочастотных соединителей 2РТТ. Изделие предназначено для коммутации электрических цепей постоянного, переменного (частотой до 3 МГц) и импульсного тока. Разъём находит применение в промышленной и военной технике, где предъявляются повышенные требования к виброустойчивости, стабильности электрических параметров и защите от внешних воздействий.

Благодаря всеклиматическому исполнению В соединитель способен работать в широком диапазоне температур и влажности, в том числе при воздействии пыли, влаги и вибрации. Конструкция допускает монтаж на плату или панель, что делает изделие удобным для компоновки блоков радиоэлектронной аппаратуры, систем связи, измерительных комплексов и бортовых устройств.

Конструктивные особенности и технические характеристики

Корпус разъёма имеет блочное исполнение (буква Б в маркировке) и не оснащён кабельным патрубком. Такой вариант предназначен для стационарной установки на корпус прибора или монтажную поверхность. Соединитель содержит 9 контактов, вариация контактов 26 определяет схему разводки и конструкцию контактных элементов согласно нормативному документу на серию 2РТТ.

• Количество контактов — 9
• Покрытие контактов — серебро
• Рабочее напряжение — до 850 В (амплитудное значение) для постоянного и переменного тока на частоте до 3 МГц
• Исполнение — всеклиматическое В
• Тип корпуса — блочный, без кабельного патрубка
• Приемка — «5»
• Год выпуска — 2015

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и высокую стабильность электрических параметров в течение всего срока эксплуатации. Соединитель рассчитан на многократные сочленения и расчленения — не менее нескольких сотен циклов, что подтверждает его пригодность для обслуживаемого оборудования и периодически разбираемых узлов.

Стойкость к внешним факторам

Пылезащищённое исполнение серии 2РТТ гарантирует надёжную работу в условиях повышенной запылённости, характерной для производственных цехов, полевых объектов и транспортных средств. Теплостойкость конструкции позволяет использовать разъём при значительных перепадах температур без риска деформации корпуса или ухудшения контактного соединения. Всеклиматическое исполнение В подтверждает способность изделия сохранять рабочие характеристики при длительном воздействии влажности и умеренных механических нагрузок.

Эксплуатация и хранение

Благодаря продуманной конструкции и качественным материалам разъём имеет длительный срок сохраняемости — десятки лет при хранении в нормальных условиях. Перед установкой рекомендуется провести внешний осмотр контактов и корпуса на отсутствие механических повреждений, загрязнений и следов коррозии. Монтаж следует выполнять с соблюдением требований нормативной документации на серию 2РТТ, не допуская перекосов при сочленении с ответной частью.

Изделие не требует сложного обслуживания. При периодическом использовании достаточно контролировать чистоту контактных поверхностей и целостность изоляторов. Для очистки применяются только средства, совместимые с серебряным покрытием и материалами корпуса. Не допускается воздействие агрессивных растворителей, способных повредить уплотнительные элементы и маркировку.

Разъём 2РТТ48Б9Г26В «Элекон» с приемкой «5» подходит для ответственных применений, где важна документальная подтверждённость характеристик и стабильность параметров в течение всего срока службы. Наличие приёмки «5» указывает на прохождение изделием контроля в соответствии с установленными требованиями для данной категории продукции.
