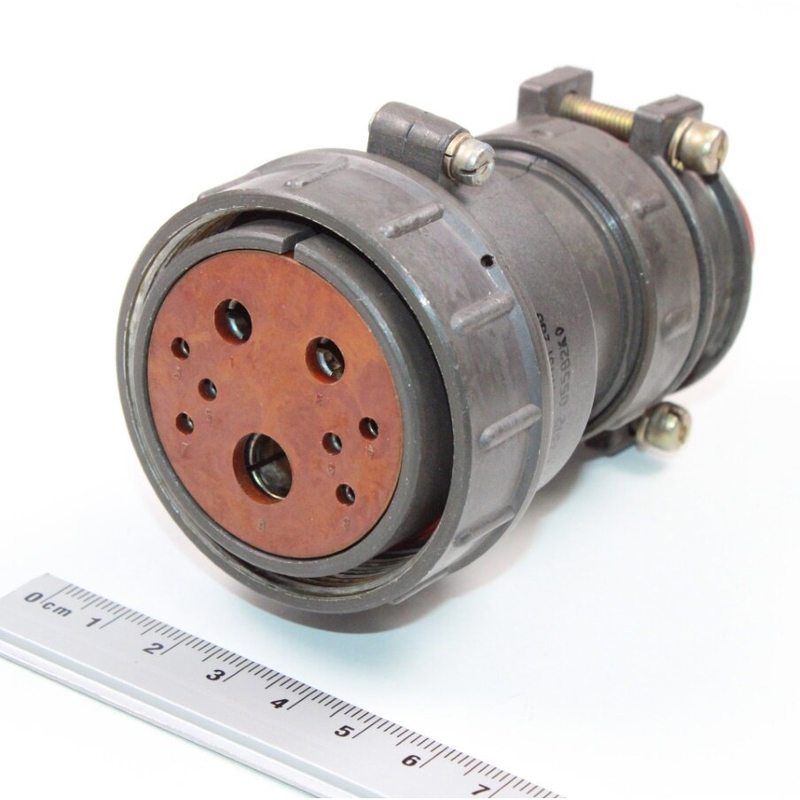

Назначение соединителя 2РТТ48Б9Г26В

Цилиндрический низкочастотный соединитель 2РТТ48Б9Г26В предназначен для надежного соединения электрических цепей постоянного, переменного с частотой до 3 МГц и импульсного токов. Конструкция относится к пылебрызгозащищенному типу и обеспечивает стабильную передачу сигналов в условиях повышенной влажности, вибрационных и ударных нагрузок, а также при значительных перепадах температур.

Изделие представляет собой блочную приборную розетку без патрубка и применяется в составе соединения вилка-розетка. Монтаж выполняется объемной пайкой, фиксация ответной части — резьбовая. Такое исполнение упрощает установку в аппаратуру и обеспечивает защиту контактной зоны от внешних воздействий.

Расшифровка обозначения

Маркировка 2РТТ48Б9Г26В содержит сведения о типе, размере корпуса, конструктивном исполнении и климатическом варианте:

• 2РТТ — тип соединителя;
• 48 — условный размер корпуса;
• Б — блочный вид корпуса;
• 9Г — количество контактов и их диаметр;
• 26 — количество контактов;
• В — всеклиматическое исполнение.

Такая структура обозначения позволяет однозначно идентифицировать изделие при подборе аналогов и комплектующих ответных частей.

Подтвержденные технические особенности

Соединитель рассчитан на максимальное рабочее напряжение до 850 В и частоту до 3 МГц. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм, что обеспечивает низкие токи утечки и стабильность электрических параметров.

Конструкция выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров в секунду в квадрате, одиночные механические удары с ускорением до 10000 метров в секунду в квадрате, повышенную влажность 98 процентов при температуре плюс 40 градусов Цельсия и пониженное давление до 1,3 умноженное на 10 в минус четвертой степени Па.

Эксплуатационные параметры

• Рабочая температура: от минус 60 до плюс 100 градусов Цельсия;
• Минимальная наработка: 1000 часов;
• Ресурс сочленений-расчленений: не менее 500 циклов;
• Тип монтажа: объемная пайка;
• Фиксация: резьбовая.

Применение

Изделие востребовано в авиационной технике, энергетике, телекоммуникационном оборудовании и других отраслях, где требуется надежная коммутация сигнальных и силовых цепей в сложных условиях эксплуатации. Всеклиматическое исполнение позволяет использовать соединитель как в помещениях, так и в наружных установках с широким диапазоном температур и влажности.

Блочная конструкция без патрубка упрощает компоновку внутри приборов и шкафов управления. Резьбовая фиксация ответной части исключает самопроизвольное разъединение при вибрациях и ударах, а объемная пайка обеспечивает механическую прочность и низкое переходное сопротивление контактных соединений.

Соединитель 2РТТ48Б9Г26В применяется при построении бортовых сетей, измерительных комплексов, промышленной автоматики и аппаратуры связи, где важны стабильность параметров и продолжительный срок службы при минимальном техническом обслуживании.
