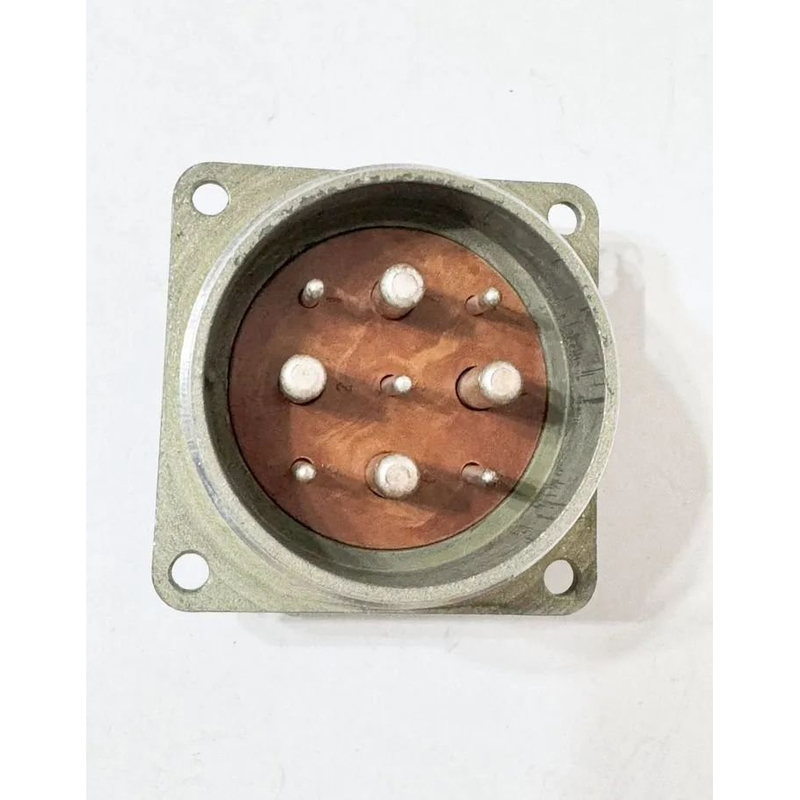

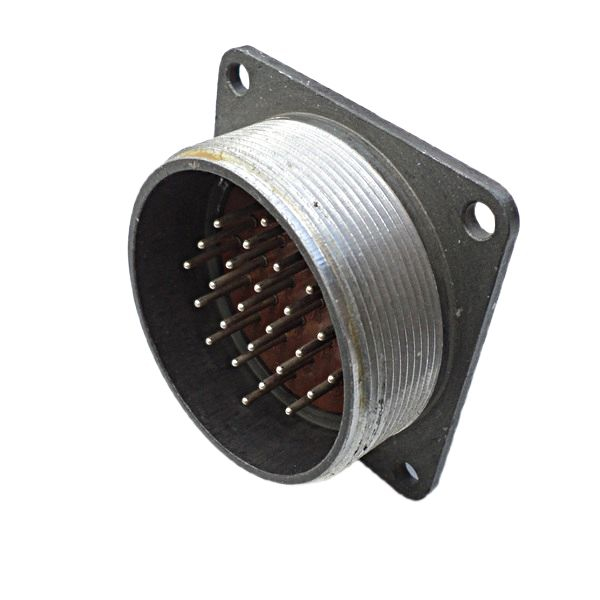

Вилка блочная 2РТТ48Б7Ш2В — это низкочастотный цилиндрический разъём серии 2РТТ, выпускаемый, в частности, заводом «Элекон» (г. Казань). Такие разъёмы предназначены для соединения электрических цепей постоянного и переменного тока в приборах и промышленных устройствах.

По обозначению 2РТТ48Б7Ш2В обычно понимают:

• 2РТТ — серия цилиндрических низкочастотных разъёмов;

• 48 — условный размер корпуса (диаметр около 48 мм);

• Б — вид корпуса («приборный» крепёж на блок/панель);

• 7 — количество контактов;

• Ш — форма контактов «штырь» (вилка);

• 2В — вариант сочетания контактов и конструктивного исполнения.

• Количество контактов: 7 штыревых контактов стандартного сочетания.

• Корпус: металлический, предназначен для монтажа на блок или панель, без патрубка.

• Изолятор: карболит (бакелитовый материал), обеспечивающий хорошую электрическую изоляцию и устойчивость к нагреву.

• Диапазон рабочих температур: обычно от −60 до +100 °C, что допускает эксплуатацию в тяжёлых климатических условиях.

• Электрические параметры:

  • максимальное рабочее напряжение порядка нескольких сотен вольт (до примерно 850 В в схожих моделях 2РТТ);

  • ток на контакты рассчитан на нагрузки, характерные для промышленной электроники (оценочно единицы ампер на контакт).

• Соединение разъёма с розеткой — резьбовое, предусмотрена поляризация (шпонка/паз), исключающая неправильное подключение.

• Монтаж разъёма — на блок или панель, электрический монтаж — пайка проводов к контактам.

• Разъёмы серии 2РТТ применяются в приборах и системах, где требуется надёжное, многократное сочленение при допустимых вибрациях и механических нагрузках.).
