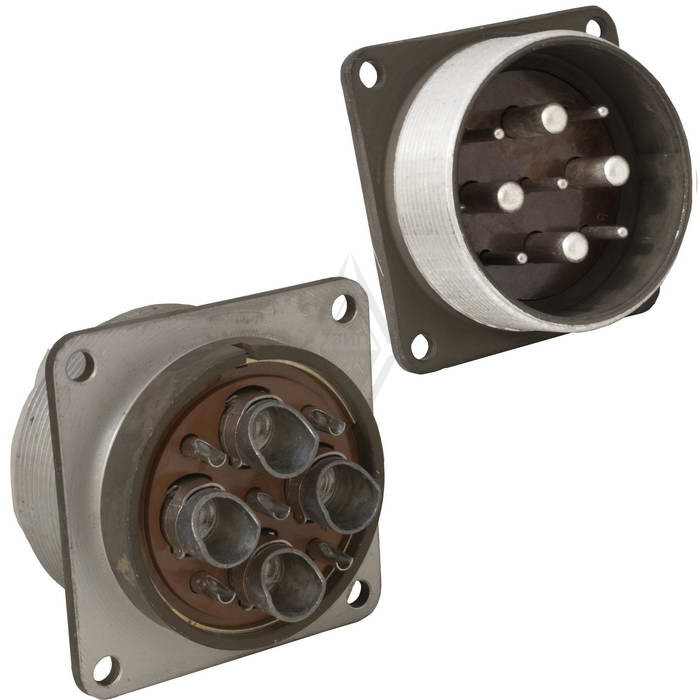

Назначение соединителя 2РТТ48Б7Ш2В «5»

Низкочастотный цилиндрический электрический соединитель 2РТТ48Б7Ш2В «5» предназначен для оперативного соединения и разъединения электрических цепей в составе электронной и радиоэлектронной аппаратуры. Изделие относится к категории блочных приборных соединителей и используется в стационарных узлах, блоках и модулях, где требуется надёжный разъёмный контакт с фиксацией резьбовым способом.

Соединитель выполнен во всеклиматическом исполнении и рассчитан на эксплуатацию в широком диапазоне внешних воздействий. Конструкция обеспечивает стабильное электрическое соединение при монтаже приборных панелей, шасси и корпусов аппаратуры. Применение серебряного покрытия контактов снижает переходное сопротивление и повышает устойчивость к окислению при длительной работе в сложных условиях.

Расшифровка обозначения

Маркировка 2РТТ48Б7Ш2В «5» содержит полную информацию о конструктивном исполнении соединителя:

• 2РТТ — тип низкочастотного цилиндрического электрического соединителя;
• 48 — условный размер корпуса;
• Б — блочный вид корпуса, предназначенный для приборного монтажа;
• 7 — количество контактов;
• Ш — вилочная часть со штыревыми контактами;
• 2 — комбинация контактов;
• В — всеклиматическое исполнение;
• «5» — категория приёмки, подтверждающая прохождение установленного контроля качества.

Подтверждённые технические особенности

Соединители серии 2РТТ рассчитаны на работу в цепях постоянного и переменного тока частотой до 3 МГц при амплитудном напряжении до 850 В. Сопротивление изоляции составляет не менее 5000 МОм, что обеспечивает надёжное разделение контактных пар и минимальные токи утечки.

Контакты изделия покрыты серебром. Такое покрытие гарантирует низкое переходное сопротивление и стабильность электрических параметров при многократных сочленениях и расчленениях.

Механическая стойкость подтверждена следующими параметрами:

• устойчивость к синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц при ускорении до 300 м/с²;
• стойкость к механическим ударам одиночного действия с ускорением до 10000 м/с²;
• работоспособность при пониженном давлении до 1,3×10⁻⁴ Па;
• функционирование при повышенной влажности 98% и температуре плюс 40°C.

Рабочий диапазон температур соединителя — от минус 60°C до плюс 100°C. Ресурс изделия составляет не менее 1000 часов наработки и не менее 500 сочленений-расчленений, что подтверждает его долговечность при штатной эксплуатации.

Особенности конструкции и применения

Соединитель состоит из вилочной части со штыревыми контактами и ответной розетки. Фиксация сочленения выполняется резьбовым соединением, которое исключает самопроизвольное разъединение при вибрациях и механических воздействиях. Блочное исполнение корпуса предполагает монтаж изделия на приборную панель или шасси аппаратуры.

Типовые области применения

Изделие применяется в различных видах радиоэлектронной аппаратуры для подключения проводов, кабелей, узлов и блоков. Благодаря всеклиматическому исполнению соединитель может использоваться в составе оборудования, эксплуатируемого в условиях значительных перепадов температур, повышенной влажности и разреженной атмосферы.

Электрические и механические параметры

Соединители серии 2РТТ работают в цепях постоянного и переменного тока частотой до 3 МГц. Амплитудное напряжение до 850 В и сопротивление изоляции не менее 5000 МОм позволяют применять изделие в цепях питания и сигнальных линиях аппаратуры различного назначения.

Приёмка «5»

Категория приёмки «5» подтверждает, что соединитель прошёл установленные процедуры контроля качества и соответствует техническим требованиям, предъявляемым к изделиям данного типа. Приёмка «5» предусматривает проведение необходимых проверок электрических параметров, механической стойкости и внешнего вида, что гарантирует работоспособность изделия в заявленных условиях эксплуатации.
