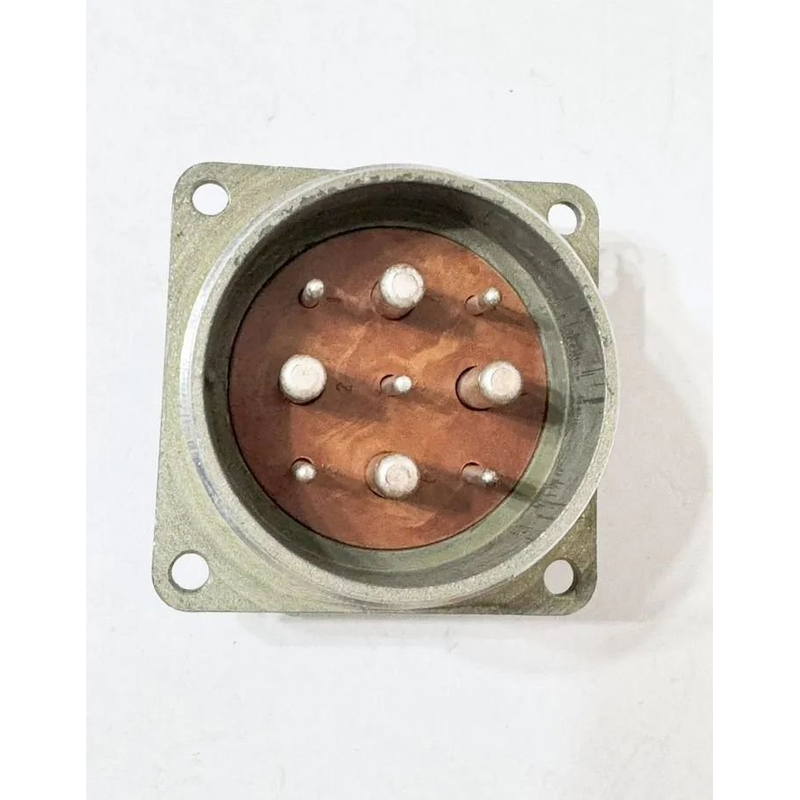

2РТТ48Б7Ш25В — это низкочастотный цилиндрический пылебрызгозащищённый соединитель серии 2РТТ, предназначенный для работы в цепях постоянного и переменного тока до 3 МГц при напряжении до 850 В. Он относится к приборным вилкам, имеет 7 контактов и всеклиматическое исполнение для внутреннего монтажа.

Что означает обозначение

Маркировка читается так: 2РТТ — тип серии, 48 — условный размер корпуса, Б — блочная часть без кожуха, 7 — число контактов, Ш — вилка, 25 — сочетание контактов, В — всеклиматическое исполнение.

Основные особенности

У соединителя резьбовое сочленение и одношпоночная поляризация корпуса, что помогает правильно и надёжно стыковать пары разъёмов. Контакты выполнены с серебряным покрытием, а корпус обычно металлический, изолятор — карболитовый.

Контактная схема

У модели 7 контактов с разными диаметрами: 3 контакта по 1,5 мм, 2 контакта по 3,5 мм и 2 контакта по 5,5 мм. Такая комбинированная схема позволяет совмещать сигнальные и силовые цепи в одном соединителе.

Электрические и механические параметры

Для контактов указывают сопротивление не более 2,5 мОм для 1,5 мм, 0,75 мОм для 3,5 мм и 0,3 мОм для 5,5 мм. Максимальная токовая нагрузка на одиночный контакт составляет до 10 А, 50 А и 100 А соответственно, а суммарная — до 330 А. Также приводятся параметры по вибрации, ударам, ресурсу сочленений и минимальной наработке, что говорит о применении в достаточно жёстких условиях эксплуатации.

Где применяется

Такие соединители используют в электро-, радио- и контрольно-измерительной аппаратуре, где нужны надёжность, виброустойчивость и работа в широком температурном диапазоне. Для этой модели рабочий диапазон температуры обычно указывают от -60 до +100 °C.
