Назначение соединителя 2РТТ48Б7Г2В Элекон «5»

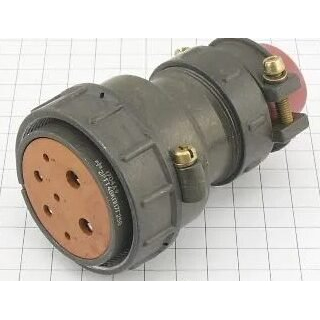

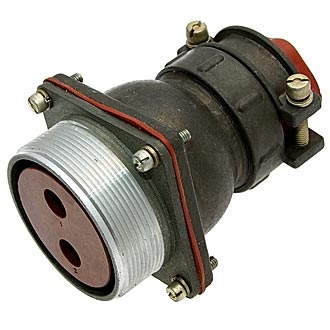

Соединитель 2РТТ48Б7Г2В «5» — это пылебрызгозащищенный цилиндрический электрический разъём серии 2РТТ производства завода «Элекон». Индекс «5» в наименовании обозначает вид приемки, то есть категорию контроля и маркировки изделия по требованиям ГОСТ или технических условий. Изделие предназначено для соединения кабельных и печатных линий в электрических цепях постоянного и переменного тока частотой до единиц мегагерц при напряжении до 700 В.

Разъёмы серии 2РТТ применяются в промышленном оборудовании, радиоэлектронной аппаратуре и электронных устройствах, в том числе во всеклиматическом исполнении, на что указывает литера «В» в маркировке. Модель 2РТТ48Б7Г2В относится к приборным низкочастотным соединителям с условным диаметром корпуса 48 мм и может эксплуатироваться в условиях повышенной влажности и значительных перепадов температур.

Подтверждённые особенности конструкции и электрические параметры

Соединитель 2РТТ48Б7Г2В Элекон «5» обладает следующими конструктивными и эксплуатационными характеристиками:

• Пылебрызгозащищенное цилиндрическое исполнение корпуса.
• Условный диаметр корпуса — 48 мм.
• Всеклиматическое исполнение, подтверждённое литерой «В» в обозначении.
• Количество контактов — 7.
• Контактный набор соответствует обозначению «Г2», точный тип контактов и их распределение определяются по схеме-маркировке производителя.
• Корпус обычно выполнен из алюминиевого сплава.
• Изолятор изготавливается из карболита или аналогичного материала.
• Контактные группы имеют серебряное покрытие для обеспечения надежного электрического контакта.
• Допустимый рабочий ток на контакт может достигать сотен ампер в зависимости от конкретного типоразмера.
• Рабочее напряжение — до 700 В переменного или постоянного тока.

Конструкция разъёма рассчитана на работу в электрических цепях с частотой до единиц мегагерц. Серебряное покрытие контактных групп снижает переходное сопротивление и повышает стойкость к окислению, что особенно важно при длительной эксплуатации в промышленных условиях и при всеклиматическом применении.

Применение и особенности приемки «5»

Соединитель 2РТТ48Б7Г2В Элекон «5» используется в ответственном промышленном оборудовании, радиоэлектронной и электронной аппаратуре, где требуется стабильное соединение кабельных и печатных линий. Всеклиматическое исполнение позволяет применять разъём в условиях повышенной влажности, при перепадах температур и в неблагоприятных внешних средах.

Буква «5» в наименовании указывает на специальный вид приемки изделия. Это означает более строгие правила поверки и документирования партии по сравнению с обычной приемкой. Изделия с такой маркировкой применяются в узлах, где необходима повышенная уверенность в соответствии конкретным государственным или отраслевым стандартам приёмки. Приемка «5» подтверждает, что каждая партия проходит дополнительный контроль и сопровождается установленной документацией.

Соединитель 2РТТ48Б7Г2В Элекон «5» сочетает проверенную конструкцию серии 2РТТ, всеклиматическое исполнение и специальную категорию приемки, что делает его подходящим для применения в составе ответственных электрических цепей промышленного и радиоэлектронного оборудования.
