Назначение и область применения

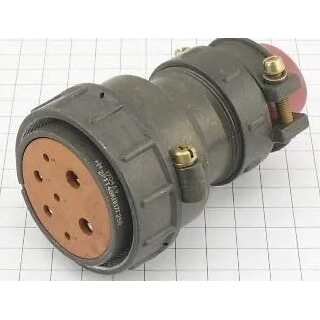

Электрический цилиндрический соединитель 2РТТ48Б7Г2В «5» серии 2РТТ предназначен для использования в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется как разъём общего назначения в цепях переменного и постоянного тока. Корпус соединителя имеет пылебрызгозащищённое исполнение, что позволяет эксплуатировать его в условиях повышенной запылённости и воздействия брызг воды.

Соединитель относится к категории негерметичных, теплостойких и тропикоустойчивых компонентов. Конструкция предусматривает применение в составе электронных блоков, приборных панелей и межблочных соединений, где требуется надёжное разъёмное сопряжение с защитой от внешних воздействий. Артикул изделия — 6474, категория — 2РТТ48.

Расшифровка обозначения

Маркировка 2РТТ48Б7Г2В содержит информацию о ключевых конструктивных особенностях соединителя:

• 2РТТ — тип негерметичного, теплостойкого и тропикоустойчивого соединителя;
• 48 — условный размер корпуса;
• Б — блочный (приборный) вид корпуса;
• 7 — количество контактов;
• Г — покрытие контактов серебром;
• 2 — размер контактов;
• В — всеклиматическое исполнение.

Приёмка изделия обозначена как «5», что указывает на соответствующую категорию контроля качества при поставке.

Технические характеристики

Электрические параметры

Соединитель рассчитан на максимальное рабочее напряжение до 700–850 В амплитудного значения. Рабочий частотный диапазон достигает 3 МГц. Сопротивление изоляции составляет не менее 1000–5000 МОм, что обеспечивает стабильную работу в цепях с высокими требованиями к электрической прочности.

Монтаж контактов осуществляется методом пайки. Конструкция включает кабельную и блочную части, которые соединяются между собой посредством резьбового соединения.

Механические параметры

Изделие сохраняет работоспособность при воздействии вибрационных нагрузок в диапазоне частот от 1 до 1000 Гц с ускорением до 100 метров в секунду за секунду (10g). Соединитель выдерживает одиночные удары с ускорением до 10000 метров в секунду за секунду (1000g) и многократные удары с ускорением до 1500 метров в секунду за секунду (150g). Допустимые линейные нагрузки достигают 2000 метров в секунду за секунду (200g).

Наработка на отказ составляет минимум 1000 часов. Ресурс по числу сочленений-расчленений — 500 циклов. Срок хранения изделия — 15 лет.

Климатические условия эксплуатации

Соединитель предназначен для работы при температурах окружающей среды от минус 60 до плюс 100 градусов Цельсия. Допускается кратковременное повышение температуры до плюс 180 градусов Цельсия. Изделие сохраняет работоспособность при пониженном атмосферном давлении до 1,3×10 в минус четвёртой степени Па и относительной влажности воздуха до 98 процентов при температуре плюс 40 градусов Цельсия.

Особенности конструкции и применения

Блочный вид корпуса обеспечивает удобный монтаж соединителя на приборные панели и корпуса радиоэлектронной аппаратуры. Серебряное покрытие контактов способствует снижению переходного сопротивления и повышению стабильности электрического соединения. Всеклиматическое исполнение позволяет применять изделие в различных климатических зонах, включая районы с тропическим климатом и экстремальными температурами.

Пылебрызгозащищённое исполнение корпуса защищает контактные группы от попадания пыли и водяных брызг, что особенно важно при эксплуатации аппаратуры в полевых условиях, на транспортных средствах и промышленных объектах. Резьбовое соединение кабельной и блочной частей обеспечивает надёжную фиксацию сочленения и предотвращает самопроизвольное расчленение при вибрационных и ударных нагрузках.

Изделие подходит для использования в составе радиоэлектронных систем, измерительной аппаратуры, блоков питания и коммутационного оборудования, где требуется стабильное разъёмное соединение с защитой от внешних воздействий и длительным сроком службы.
