Назначение изделия

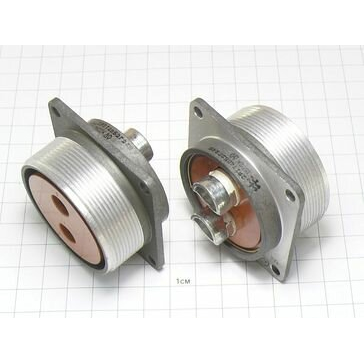

Розетка 2РТТ48Б7Г25В «5» представляет собой цилиндрический низкочастотный электрический соединитель заводского исполнения серии 2РТТ производства «Элекон». Изделие предназначено для коммутации электрических цепей постоянного и переменного тока в составе радиоэлектронной аппаратуры, электротехнических устройств и промышленного оборудования. Тип соединителя — негерметичный, всеклиматический, блочный, что допускает его установку на корпуса приборов, панели и щиты с последующим многократным сочленением и расчленением с ответной вилочной частью.

Конструкция ориентирована на применение в стандартизированных конструктивах и рассчитана на продолжительную эксплуатацию в условиях умеренных механических воздействий, включая вибрационные нагрузки. Соединитель применяется там, где требуется надёжная разъёмная коммутация силовых и сигнальных цепей с различными токовыми нагрузками в пределах одного корпуса.

Подтверждённые особенности конструкции и электрические параметры

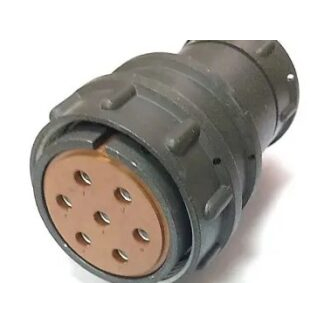

Изделие выполнено в корпусе условного размера 48 и содержит семь контактов разного диаметра: 1,5 мм, 3,5 мм и 5,5 мм. Такое сочетание контактных групп позволяет одновременно передавать цепи с различающимися токовыми характеристиками в одном соединителе.

Электрические и эксплуатационные показатели соединителя:

• количество контактов — 7 (диаметры 1,5 мм, 3,5 мм и 5,5 мм);
• материал контактов — серебро;
• максимальная токовая нагрузка на отдельный контакт — примерно до 10 А для тонких контактов и до 100 А для толстых;
• суммарная токовая нагрузка — до порядка 330 А;
• максимальное напряжение в цепи — до примерно 850 В амплитудного значения;
• рабочее напряжение постоянного тока — до 700 В;
• сопротивление контакта — не более нескольких миллиом, конкретное значение зависит от диаметра контакта;
• сопротивление изоляции в нормальных условиях — не менее нескольких тысяч мегаом;
• число циклов сочленений-расчленений — не менее порядка 500;
• минимальная наработка — около 1000 часов.

Диапазон рабочих частот вибрационных воздействий, на который рассчитано изделие, составляет примерно от 1 до 5000 Гц. Температурное исполнение соответствует стандартному промышленному диапазону, что позволяет применять соединитель во всеклиматических условиях, предусмотренных изготовителем.

Применение и совместимость

Соединители серии 2РТТ совместимы с рядом других типов, в том числе с изделиями ШР и 2РТ-А. Это расширяет возможности их использования в составе действующих и вновь разрабатываемых устройств без существенной доработки посадочных мест и ответных частей. Розетка 2РТТ48Б7Г25В «5» применяется в блочном монтаже приборов, шкафов управления, распределительных устройств, лабораторных стендов и промышленного оборудования, где необходима разборная коммутация с высокой токовой нагрузкой.

Благодаря наличию контактов разного диаметра изделие подходит для одновременной передачи как мощных цепей питания, так и менее нагруженных сигнальных линий. Серебряное покрытие контактов обеспечивает стабильное низкое переходное сопротивление и устойчивость к окислению при эксплуатации. Высокое сопротивление изоляции между контактами гарантирует надёжное разделение цепей в нормальных условиях.

Приёмка изделия соответствует обозначению «5», год выпуска — 2015. Артикул для заказа и учёта — 50823.
