Назначение

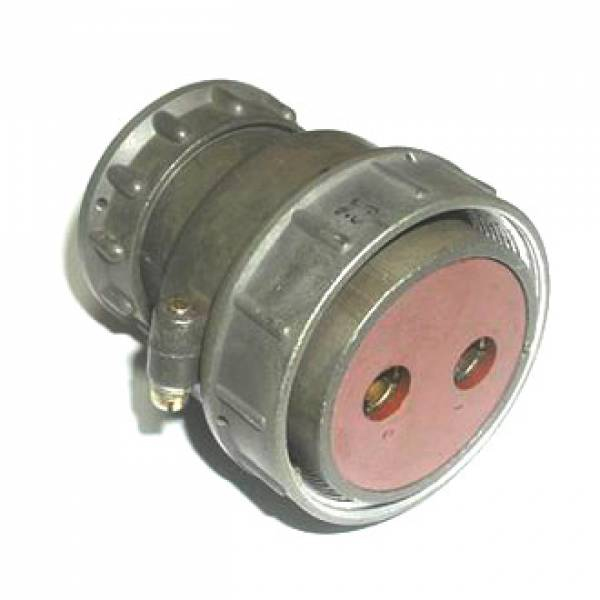

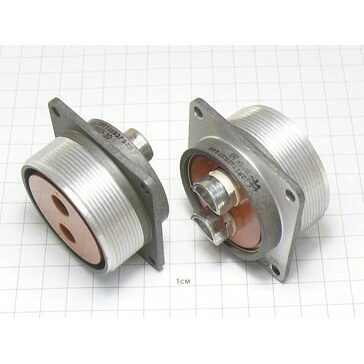

Изделие 2РТТ48Б2В представляет собой пылебрызгозащищённый цилиндрический низкочастотный разъём, выполненный в виде розетки. Артикул изделия — 6467. Он предназначен для создания надёжного электрического соединения в цепях переменного и постоянного тока. Благодаря блочному корпусу и защищённой конструкции разъём подходит для эксплуатации в условиях, где требуется устойчивость к пыли и брызгам.

Соединитель рассчитан на применение в электронике, радиоаппаратуре, контрольно-измерительных приборах, а также в автомобильной, энергетической и телекоммуникационной отраслях. Он обеспечивает коммутацию электрических цепей с высокой токовой нагрузкой и сохраняет работоспособность при механических воздействиях.

Технические характеристики

Корпус изделия имеет условный размер 48 и относится к блочному (приборному) типу без патрубка. В конструкции предусмотрено 2 контакта диаметром 9 мм. Присоединение проводов выполняется обжимным способом, контактные поверхности имеют серебряное покрытие. Это способствует стабильному контактному соединению и снижению переходного сопротивления.

Электрические параметры

• Максимальное рабочее напряжение: 850 В (амплитудное значение).
• Рабочая частота: до 3 МГц.
• Сопротивление контактов: не более 0,15 мОм.
• Токовая нагрузка на один контакт: до 200 А.
• Общая токовая нагрузка: до 400 А.
• Сопротивление изоляции: не менее 1000 МОм.

Механические и климатические параметры

• Устойчивость к синусоидальной вибрации: диапазон частот от 1 до 10000 Гц при ускорении до 100 м/с².
• Устойчивость к механическим ударам: одиночный удар до 10000 м/с².
• Линейное ускорение: до 2000 м/с².
• Рабочий диапазон температур: от -60 до +100 °C.
• Кратковременная смена температур: до +180 °C.
• Ресурс: 1000 часов наработки.
• Количество сочленений-расчленений: 500.
• Срок хранения: 20 лет.

Приведённые параметры подтверждают способность разъёма сохранять работоспособность в условиях вибрационных и ударных нагрузок, а также в широком диапазоне температур.

Применение

Блочный корпус без патрубка позволяет устанавливать разъём на приборные панели, корпуса оборудования и монтажные поверхности. Розетка обеспечивает ввод и вывод электрических цепей в стационарной и подвижной аппаратуре.

Разъём может использоваться в устройствах, к которым предъявляются требования по пылебрызгозащите и механической прочности. Он подходит для цепей постоянного и переменного тока, в том числе для силовых подключений с током до 200 А на контакт. Обжимное присоединение проводов упрощает монтаж и обеспечивает повторяемое качество контакта.

Структура обозначения

Обозначение изделия расшифровывается следующим образом:

• 2РТТ — тип соединителя: пылебрызгозащищённый цилиндрический.
• 48 — условный размер корпуса.
• Б — блочный корпус.
• 2 — количество контактов.
• Г — розетка.
• 24 — сочетание контактов.
• В — всеклиматическое исполнение.

Категория изделия: 2РТТ48.
