Назначение

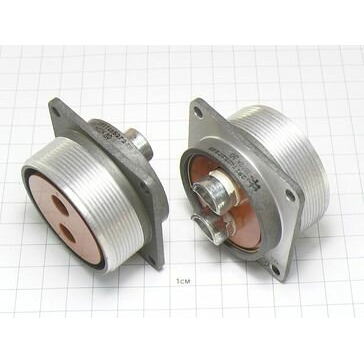

Соединитель 2РТТ48Б2Ш24В «Элекон‑5» представляет собой цилиндрический электрический разъём вилочно-блочного низкочастотного исполнения отечественного производства. Изделие выпущено предприятием «Элекон» и относится к серии 2РТТ по техническим условиям ГЕ0.364.120 ТУ. Артикул — 50822, категория — 2РТТ48.

Разъём предназначен для коммутации силовых и сигнальных цепей в приборах и аппаратуре, в том числе при работе в сложных климатических и вибрационных условиях. Он применяется для внутреннего монтажа в электронных и электротехнических блоках с экранированными и неэкранированными кабелями и проводами.

Конструктивные особенности

Корпус разъёма выполнен в блочном исполнении — тип Б, без патрубка. Такое исполнение удобно для размещения внутри приборов и подключения кабельных сборок со стороны монтажной панели.

• число контактов — 2;
• диаметр контактов — 9 мм;
• покрытие контактов — серебро;
• тип корпуса — блочный, без патрубка;
• пылевлагозащищённое исполнение;
• негерметичное всеклиматическое изделие.

Серебряное покрытие контактов обеспечивает низкое переходное сопротивление и хорошую стойкость к окислению, что важно при коммутации сильноточных цепей.

Электрические параметры

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц, а также в импульсных цепях при амплитудном значении напряжения до 850 В.

• максимальный ток на один контакт — до 200 А;
• суммарный ток через разъём — до 400 А;
• сопротивление контакта — не более 0,15 мОм;
• сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Благодаря двухконтактной схеме с контактами диаметром 9 мм разъём может использоваться как силовой высокотоковый интерфейс. Сопротивление изоляции подтверждает качество применённых диэлектрических материалов.

Механическая прочность и условия эксплуатации

Изделие сохраняет работоспособность в широком диапазоне температур и влажности. Разъём устойчив к синусоидальной вибрации с частотой до 5000 Гц и ускорением до 300 м/с², а также к одиночным механическим ударам с ускорением до 10000 м/с².

Ресурс по числу циклов сочленения и расчленения составляет не менее 500 циклов. Минимальная наработка изделия — около 1000 часов.

Приёмка изделия — «5», год выпуска — 2015.

Совместимость и применение

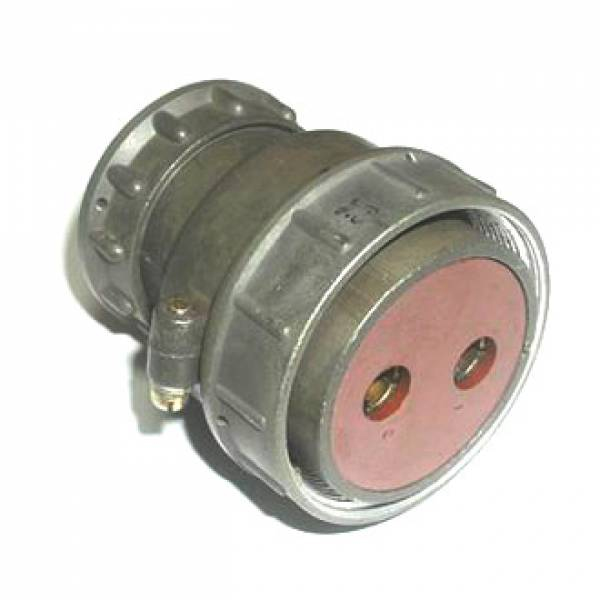

Соединители серии 2РТТ по ГЕ0.364.120 ТУ взаимосочленяемы с изделиями серий ШР по ГЕ0.354.107 ТУ и 2РТ‑А по ГЕ0.364.118 ТУ. Это позволяет применять 2РТТ48Б2Ш24В «Элекон‑5» в существующих схемах и комплектах без замены ответных частей.

Основные области применения — аппаратура связи, измерительные системы и промышленное оборудование, где требуется коммутация силовых и сигнальных цепей в условиях вибрации, ударов и повышенной влажности.
