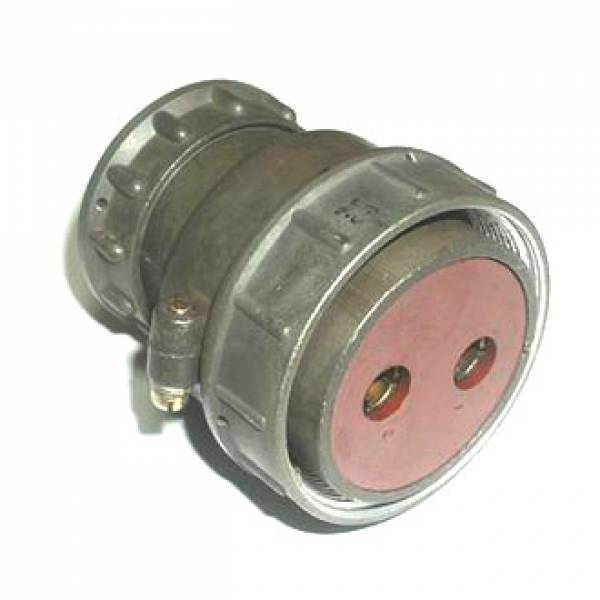

2РТТ48Б2Ш24В: надёжный блочный разъём для силовых и измерительных цепей

Соединитель 2РТТ48Б2Ш24В применяется для формирования прочных разъёмных соединений в электрических цепях постоянного и переменного тока. Модель относится к цилиндрическим низкочастотным пылебрызгозащищённым соединителям серии 2РТТ и рассчитана на работу в промышленной, приборной, энергетической и специальной аппаратуре.

Назначение разъёма

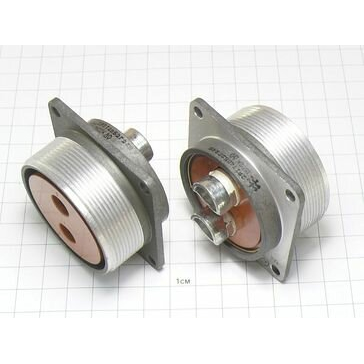

2РТТ48Б2Ш24В представляет собой блочную вилку — приборную часть соединителя, предназначенную для установки на корпус оборудования. Конструкция ориентирована на внутренний монтаж и позволяет создавать стабильное соединение между прибором и кабельной частью системы.

Разъём используют там, где требуется передавать значительные токи, сохранять контакт при вибрациях и обеспечить понятное, механически фиксированное подключение. Резьбовое сочленение предотвращает случайное размыкание, а одношпоночная поляризация помогает исключить неправильную стыковку частей соединителя.

Расшифровка маркировки

Обозначение 2РТТ48Б2Ш24В содержит основные сведения о конструкции изделия:

Таким образом, 2РТТ48Б2Ш24В — это двухконтактная блочная вилка в корпусе условного размера 48, предназначенная для эксплуатации в широком диапазоне условий.

Ключевые характеристики

Конструкция модели рассчитана на подключение силовых цепей и оборудования, для которого важны электрическая проводимость, механическая устойчивость и удобство обслуживания.

• Два контакта диаметром 9 мм

• Серебряное покрытие контактных элементов

• Монтаж контактов методом пайки

• Номинальная работа в цепях постоянного и переменного тока частотой до 3 МГц

• Допустимое амплитудное напряжение — до 850 В

• Максимальная токовая нагрузка на одиночный контакт — до 200 А

• Общая токовая нагрузка — до 400 А

• Сопротивление контакта — не более 0,15 мОм

• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм

• Ресурс — до 500 циклов сочленения и расчленения

• Рабочий температурный диапазон — от −60 °C до +100 °C.

Контактное покрытие из серебра способствует низкому переходному сопротивлению, что особенно важно для цепей с высокой токовой нагрузкой. Пайка, в свою очередь, обеспечивает стационарное и надёжное электрическое присоединение проводников.

Применение в оборудовании

Разъём 2РТТ48Б2Ш24В может применяться в составе электрораспределительных устройств, силовых блоков, измерительных комплексов, промышленной автоматики, контрольно-измерительной техники и другого оборудования с разъёмным подключением кабельных линий.

Например, в силовом приборном модуле блочная вилка устанавливается на корпус, а ответная кабельная часть подключается к внешнему кабелю. При обслуживании оборудования кабель можно отсоединить с помощью резьбового соединения, не разбирая внутренние электрические цепи устройства.

Особенности эксплуатации

Перед монтажом важно проверить соответствие ответной части соединителя, схему контактов и условия использования конкретного оборудования. Следует учитывать, что исполнение 2РТТ48Б2Ш24В является негерметичным: его пылебрызгозащищённая конструкция подходит для внутреннего монтажа, но не заменяет полностью герметичные решения для постоянной работы под водой, в агрессивной среде или при прямом длительном воздействии влаги.

Соединители серии 2РТТ по указанным техническим условиям заявлены как взаимосочленяемые с отдельными соединителями серий ШР и 2РТ-А, однако совместимость конкретных исполнений необходимо подтверждать по документации, схеме расположения контактов и конструктивным параметрам.
