Назначение и область применения

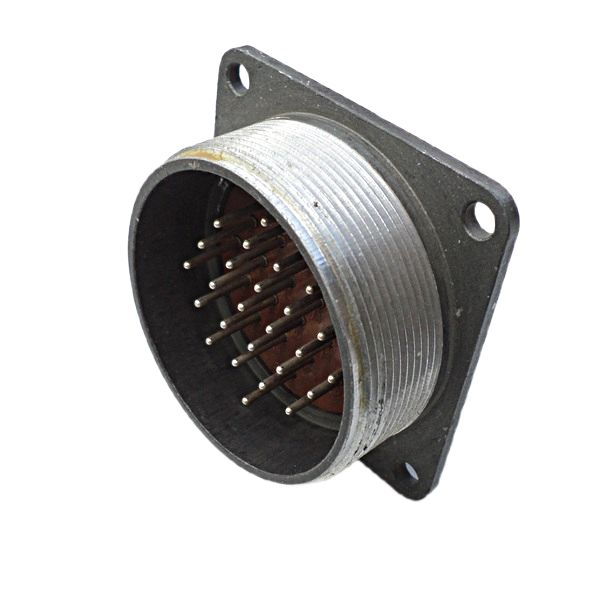

Соединитель 2РТТ48Б26Ш29В представляет собой низкочастотный цилиндрический электрический разъем объемного монтажа, выполненный в виде блочной вилки без патрубка. Изделие предназначено для коммутации электрических цепей постоянного и переменного токов с частотой до 3 МГц и максимальным рабочим напряжением 850 В амплитудного значения. Разъем применяется в приборных и кабельных соединениях различного электрооборудования, где требуется надежное разъемное контактирование с резьбовой фиксацией ответных частей.

Данная модель используется в качестве прямой замены соединителя ШР48П26ЭШ2 Вил БЛ и совместима с ответными розетками соответствующего типоразмера серии. Блочное исполнение без патрубка предполагает монтаж вилки непосредственно на корпус прибора или панель, что обеспечивает компактное размещение и удобство внутреннего объемного монтажа.

Технические характеристики

Соединитель имеет условный размер корпуса 48, что определяет габаритные и присоединительные размеры изделия. Количество контактов составляет 26, сочетание контактов обозначено как 29В и соответствует всеклиматическому исполнению. Разъем относится к негерметичным, теплостойким и тропикоустойчивым изделиям, что подтверждает его пригодность для эксплуатации в сложных климатических условиях.

Электрические параметры

• Рабочее напряжение: до 850 В амплитудного значения
• Диапазон рабочих частот: до 3 МГц
• Сопротивление изоляции: не менее 5000 МОм
• Тип контактов: штыревые с серебряным покрытием
• Способ монтажа: пайка

Условия эксплуатации

• Диапазон рабочих температур: от минус 60 до плюс 100 градусов Цельсия
• Устойчивость к вибрационным нагрузкам: до 1500 метров на секунду в квадрате
• Повышенная влажность: до 98 процентов при температуре плюс 40 градусов Цельсия
• Пониженное атмосферное давление: до 1,3 на 10 в минус четвертой степени Па

Конструктивные особенности

Корпус соединителя выполнен из материалов, обеспечивающих стойкость к воздействию тропического климата и плесневых грибков. Резьбовая фиксация гарантирует надежное сочленение вилки с розеткой и предотвращает самопроизвольное разъединение при вибрациях и механических воздействиях. Серебряное покрытие контактов обеспечивает стабильное переходное сопротивление и защиту контактных поверхностей от окисления.

Блочное исполнение без патрубка упрощает монтаж на панели и корпуса оборудования. Контакты штыревого типа рассчитаны на пайку проводников, что позволяет выполнять объемный монтаж внутри приборов. Изделие поставляется без ответной части, которая приобретается отдельно.

Совместимость и замена

Соединитель 2РТТ48Б26Ш29В полностью заменяет изделие ШР48П26ЭШ2 Вил БЛ по присоединительным размерам, электрическим параметрам и условиям эксплуатации. При подборе ответной части необходимо использовать розетку соответствующего типоразмера серии 2РТТ48 или совместимую розетку серии ШР48. Конструкция резьбового соединения и расположение контактов соответствуют отраслевым стандартам на низкочастотные цилиндрические разъемы данного типа.
