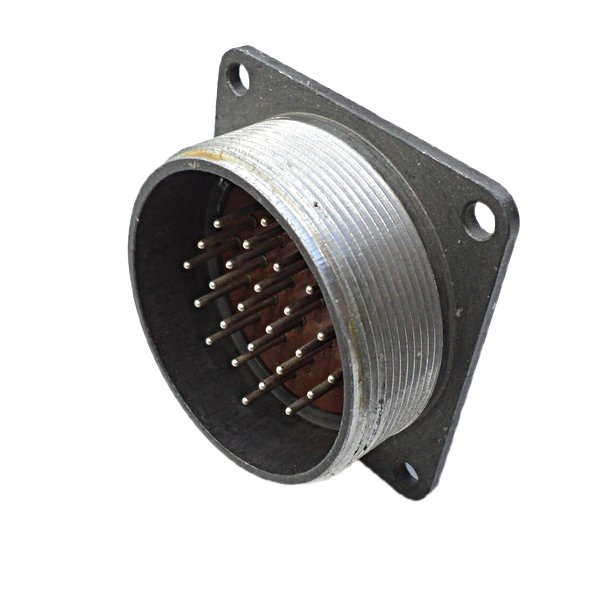

2РТТ48Б26Ш29В (ЗАМЕНА ШР48П26ЭШ2 ВИЛ БЛ)

Цена:

1100 ₽

Технические характеристики

2РТТ48Б26Ш29В — это низкочастотный цилиндрический блочный соединитель‑вилка объемного монтажа, разработанный как взаимозаменяемый аналог вилки ШР48П26ЭШ2 (серия ШР, ВИЛ БЛ).

Это разъем‑вилка с резьбовой фиксацией корпуса, цилиндрической формы, предназначен для установки на приборный или блочный корпус («на блок»). Корпус, как правило, металлический, изолятор выполнен из карболита, что обеспечивает жесткость и устойчивость к механическим воздействиям.

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц, при напряжении до около 850 В (амплитудное значение). Он имеет 26 контактов‑штырей, которые позволяют передавать несколько токовых и сигнальных линий в одном сочленении.

Рабочий диапазон температур обычно составляет примерно от −60 до +100 °C, что позволяет применять разъем в жестких климатических условиях, в том числе на борту объектов специальной техники и в промышленных установках. Разъем относится к негерметичным низкочастотным соединителям, без патрубка, для экранированного кабеля, что типично для серии ШР.

Если надо, могу дополнительно расписать расшифровку маркировки (что означает 2РТТ, 48, Б, 26, Ш29В) и типичные сферы применения такого разъема.

Описание

Назначение изделия

Низкочастотный цилиндрический блочный соединитель-вилка 2РТТ48Б26Ш29В предназначен для объемного монтажа на приборные и блочные корпуса. Изделие разработано как взаимозаменяемый аналог вилки ШР48П26ЭШ2 серии ШР и применяется в электрических цепях постоянного и переменного тока. Частотный диапазон эксплуатации составляет до 3 МГц, что позволяет использовать разъем в низкочастотных трактах передачи сигналов и электропитания.

Соединитель обеспечивает коммутацию двадцати шести независимых контактных линий в одном сочленении. Такое количество контактов-штырей дает возможность объединять несколько токовых и сигнальных цепей, сокращая число отдельных разъемов на панели оборудования и повышая плотность монтажа.

Конструктивные особенности

Корпус разъема выполнен из металла, что обеспечивает механическую прочность и устойчивость к внешним воздействиям. Изолятор изготовлен из карболита — материала с высокой жесткостью и стабильностью геометрических размеров, который препятствует смещению контактов при сочленении и расчленении.

Фиксация ответной части осуществляется при помощи резьбового соединения корпуса. Конструкция не предусматривает патрубок и относится к негерметичным низкочастотным соединителям для экранированного кабеля, что типично для серии ШР. Рабочий диапазон температур составляет приблизительно от минус 60 до плюс 100 градусов Цельсия. Максимальное рабочее напряжение составляет около 850 В амплитудного значения.

Применение

Разъем 2РТТ48Б26Ш29В используется при производстве, ремонте и модернизации промышленного и специального оборудования. Благодаря расширенному температурному диапазону и металлическому корпусу изделие подходит для эксплуатации в жестких климатических условиях и на борту объектов специальной техники.

Основные области применения:

Промышленные системы управления и автоматизации
Приборные блоки и стойки специального назначения
Оборудование, работающее при пониженных и повышенных температурах
Замена вышедших из строя разъемов ШР48П26ЭШ2 в действующих установках

Совместимость

Изделие полностью взаимозаменяемо с вилкой ШР48П26ЭШ2, что позволяет производить замену без доработки ответной части и изменения монтажных отверстий корпуса. Резьбовое крепление и габаритные размеры соответствуют серии ШР.

Артикул изделия: 6464.
