Назначение

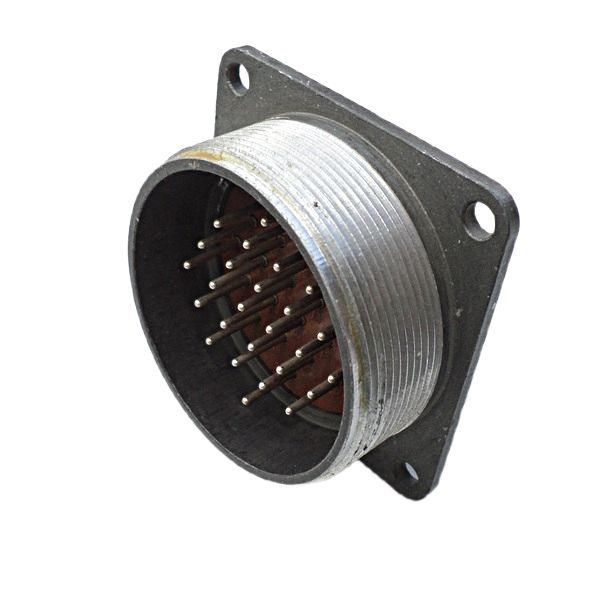

2РТТ48Б26Ш29В Элекон «5» представляет собой блочную вилку низкочастотного цилиндрического соединителя серии 2РТТ. Изделие предназначено для подключения электрических цепей в составе радиоэлектронной, электромеханической и промышленной аппаратуры, где требуется разъёмное соединение с высокой токовой нагрузкой и устойчивостью к внешним воздействиям.

Соединитель поставляется с приёмкой «5» (ВП или ОТК). В характеристиках указан 2015 год. Артикул изделия — 50820, категория — 2РТТ48.

Подтверждённые особенности

Электрические параметры

• Количество контактов — 26.
• Диаметр контактов — 1,5 мм, покрытие — серебро.
• Сопротивление контакта — не более 2,5 мОм.
• Максимальная токовая нагрузка на один контакт — 20 А.
• Общая токовая нагрузка — до 234 А.
• Рабочее напряжение — до 850 В.
• Сопротивление изоляции — не менее 5000 МОм.

Механическая и климатическая стойкость

• Рабочий диапазон температур — от минус 60 до плюс 100 градусов Цельсия.
• Исполнение — всеклиматическое, теплостойкое, тропикоустойчивое.
• Устойчивость к синусоидальной вибрации — частота от 1 до 5000 Гц с ускорением до 300 метров в секунду в квадрате.
• Устойчивость к механическим ударам — до 10000 метров в секунду в квадрате.
• Количество циклов соединения-расчленения — до 500.
• Минимальная наработка — 1000 часов.

Конструкция

Корпус выполнен из алюминиевого сплава с оксидированием, цвет серый. Ширина корпуса — 58 мм, высота — 42 мм. Разъём негерметичный, фиксация резьбовая. Изделие соответствует техническим условиям ГЕ0.364.120 ТУ или АШДК.434410.060 ТУ.

Применение

Соединитель применяется как блочная вилка для коммутации силовых и сигнальных цепей. Он часто используется как замена устаревшим моделям типа ШР48П26ЭШ2. Изделие подходит для оборудования, эксплуатируемого в условиях перепадов температур, вибрационных нагрузок и повышенной влажности, благодаря всеклиматическому исполнению.

Производитель — Элекон. Серия — 2РТТ. Приёмка «5» допускает применение в аппаратуре с соответствующими требованиями к контролю качества.
