Назначение и область применения

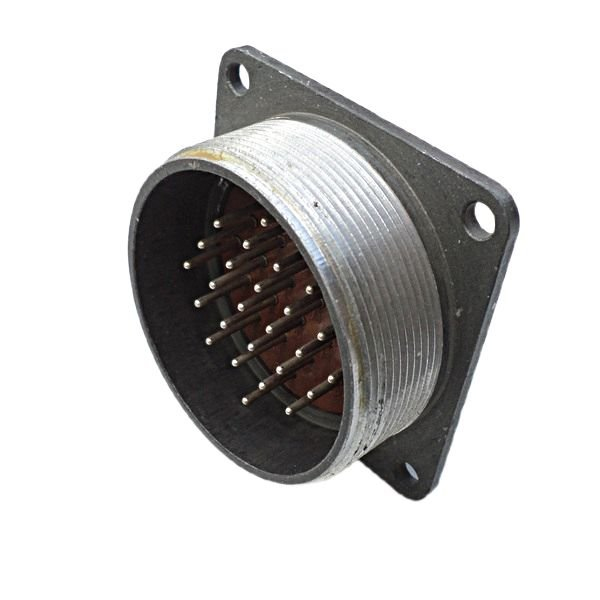

Соединитель 2РТТ48Б26Ш29В «5» представляет собой вилку блочную без патрубка. Это низкочастотный цилиндрический соединитель объемного монтажа с резьбовой фиксацией. Его основное назначение — соединение и разъединение электрических цепей, включая провода, кабели, узлы и блоки, в электро- и радиоаппаратуре, в том числе в локомотивном оборудовании.

Устройство эксплуатируется в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Такие параметры позволяют использовать соединитель в различных ответственных приложениях, где требуется надежная коммутация.

Технические характеристики

• Количество контактов: 26 штук.
• Диаметр контактов: 1,5 мм.
• Рабочий ток на контакт: до 20 А.
• Общая нагрузка: до 234 А.
• Сопротивление контакта: не более 2,5 мОм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.
• Условный размер корпуса: 48.

Перечисленные параметры обеспечивают стабильную передачу электрических сигналов и питающих напряжений. Низкое сопротивление контакта и высокое сопротивление изоляции способствуют минимизации потерь и предотвращению утечек.

Конструкция и монтаж

Изделие состоит из вилки и розетки приборного типа без патрубка. Контакты имеют серебряное покрытие, а монтаж выполняется пайкой. Сочленение резьбовое, поляризация одношпоночная, что исключает неправильное подключение.

Соединитель относится к всеклиматическому исполнению [В]. Он работоспособен в диапазоне температур от минус 60 °C до плюс 100 °C. Корпус пылебрызгозащищен, выдерживает вибрацию с частотой до 5000 Гц при ускорении 300 м/с², а также удары с перегрузкой до 1000 g. Эти свойства важны для эксплуатации в жестких условиях.

Совместимость

Взаимосочленяем с соединителями ШР (по ГЕ0.364.107 ТУ) и 2РТ-А (по ГЕ0.364.118 ТУ). Условный размер корпуса — 48. Это позволяет использовать изделие в составе существующих систем без дополнительной адаптации.

Приемка и год выпуска

Соединитель имеет приемку «5». Год выпуска: 1981–1989. Наличие приемки «5» свидетельствует о повышенном уровне контроля качества. Указанный период выпуска подтверждает, что изделие относится к определенной производственной серии.
