Назначение и область применения

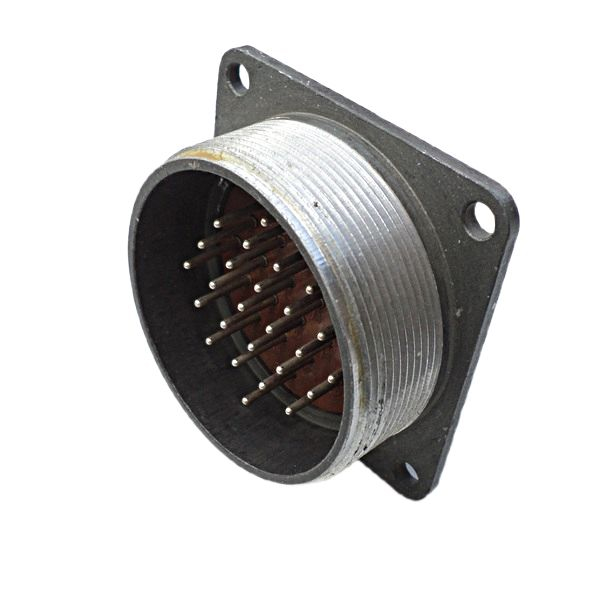

2РТТ48Б26Ш29В — это блочная вилка низкочастотного цилиндрического соединителя без патрубка. Артикул изделия — 6466. Вилка предназначена для электрических цепей и применяется для соединения и разъединения проводов, кабелей или блоков в электро- и радиоаппаратуре. Устройство обеспечивает разъемное контактное соединение, удобное при монтаже, наладке и замене узлов оборудования.

Соединитель рассчитан на работу с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В амплитудного значения. Эти параметры позволяют использовать его в цепях управления, сигнальных линиях, измерительных трактах и силовых подключениях в пределах указанных электрических характеристик.

Конструктивные особенности и электрические параметры

Изделие является приборной частью типа Б и оснащено 26 контактами диаметром 1,5 мм. Контакты имеют серебряное покрытие, что обеспечивает низкое переходное сопротивление и стабильность электрического соединения. Резьбовая фиксация обеспечивает надежное удержание сочлененных частей, а одношпоночная поляризация исключает неправильное соединение.

• Количество контактов: 26.
• Диаметр контактов: 1,5 мм.
• Покрытие контактов: серебряное.
• Сопротивление контакта: не более 2,5 мОм.
• Ток на один контакт: до 20 А.
• Общий ток: до 234 А.
• Сопротивление изоляции: не менее 5000 МОм.
• Ресурс: 500 сочленений и 1000 часов наработки.

Исполнение, монтаж и совместимость

Корпус соединителя изготовлен из карболита. Исполнение — негерметичное, пылебрызгозащищенное, всеклиматическое [В]. Метод монтажа — пайка, патрубок отсутствует. Такая конструкция подходит для блочной установки, когда вилка монтируется непосредственно на панель или корпус аппаратуры, а проводники припаиваются к контактным выводам.

Соединитель выдерживает вибрационные воздействия в диапазоне частот от 1 до 5000 Гц с ускорением до 300 м/с², механические удары с ускорением до 10000 м/с² и относительную влажность до 98 процентов при температуре плюс 40 градусов Цельсия. Допускается эксплуатация при пониженном атмосферном давлении до 1,3×10-4 Па.

Вилка взаимосочленяема с соединителями ШР по ГОСТ и с соединителями серии 2РТ-А. Серия 2РТТ включает 42 типономинала, что упрощает подбор ответных соединителей и компоновку изделий для различных задач.
