Назначение

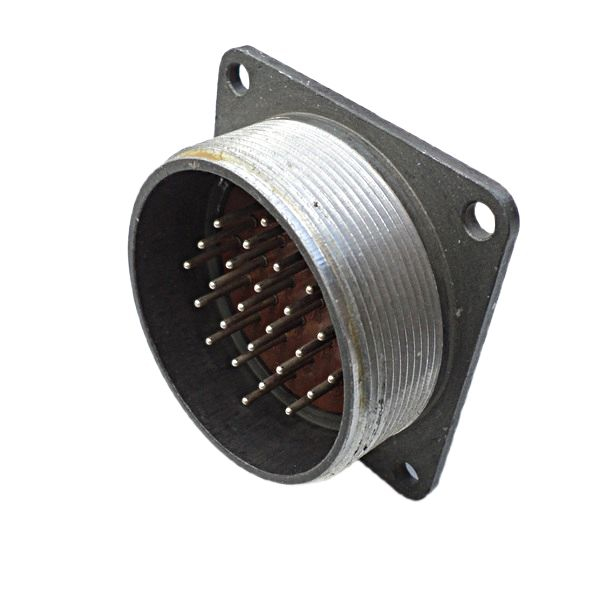

2РТТ48Б26Ш29В — это низкочастотный цилиндрический электрический соединитель пылебрызгозащищенного типа с резьбовой фиксацией. Изделие предназначено для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Соединитель представляет собой блочную вилку, то есть приборную часть, без патрубка. Он рассчитан на внутренний объемный монтаж пайкой и устанавливается внутри корпуса приборов и блоков. Такое исполнение позволяет подключать монтажные провода непосредственно к контактам.

Конструктивные особенности

Изделие входит в серию 2РТТ, в которой соединители состоят из вилки и розетки. Они могут быть приборными или кабельными. Данная модель является блочной вилкой приборного исполнения.

Соединитель имеет резьбовую фиксацию, которая обеспечивает плотное сочленение и защиту от самопроизвольного расчленения. Поляризация — одношпоночная. Монтаж — внутренний.

Расшифровка обозначения

Маркировка 2РТТ48Б26Ш29В позволяет определить основные параметры изделия:

• 2РТТ — тип соединителя: негерметичный, теплостойкий, тропикоустойчивый;
• 48 — условный размер корпуса;
• Б — блочный (приборный) вид корпуса;
• 26 — количество контактов;
• Ш — вилка;
• 29 — сочетание контактов;
• В — всеклиматическое исполнение.

Диаметр контактов составляет 1,5 мм. Всеклиматическое исполнение подтверждает возможность эксплуатации при температуре окружающей среды от -60 до +100 °C.

Технические характеристики

Электрические параметры

• Количество контактов — 26;
• Тип контактов — круглые штыревые, латунные с серебряным покрытием;
• Контакты извлекаемые;
• Максимальный рабочий ток на контакт — 20 А;
• Общее сопротивление контакта — не более 2,5 мОм;
• Сопротивление изоляции — не менее 1000–5000 МОм.

Механическая стойкость

• Диапазон вибрации — от 1 до 5000 Гц;
• Ускорение при вибрации — до 30 g;
• Ударные нагрузки — до 1000 g;
• Минимальная наработка — 1000 часов;
• Количество сочленений-расчленений — 500.

Применение и условия эксплуатации

Соединитель применяется в низкочастотных электрических цепях постоянного и переменного тока. Пылебрызгозащищенное исполнение и резьбовая фиксация делают его пригодным для аппаратуры, работающей в широком диапазоне климатических условий.

Блочная вилка без патрубка монтируется внутри приборов и блоков. Подключение осуществляется пайкой. Рабочий диапазон температур — от -60 до +100 °C.

Изделие соответствует ТУ ГЕ0.364.120.
