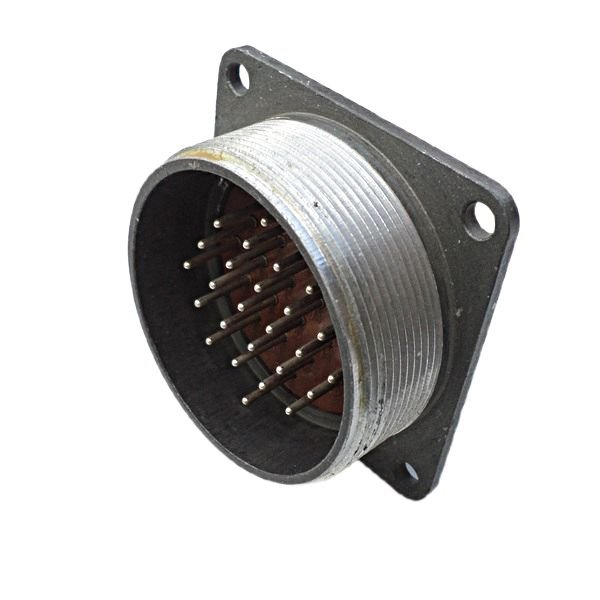

2РТТ48Б26Ш29 — это советский/российский цилиндрический электрический разъём (соединитель) серии 2РТТ, предназначенный для надёжного соединения электрических цепей в различных устройствах. Он пылебрызгозащищённый, подходит для работы с постоянным и переменным током частотой до 3 МГц.

Характеристики

Условный размер корпуса — 48, количество контактов — 26 штук диаметром 1,5 мм. Максимальное рабочее напряжение достигает 850 В (амплитудное значение), сопротивление изоляции — не менее 5000 МОм в нормальных условиях. +3

Максимальная токовая нагрузка на контакт — до 20 А, общая — около 234 А, сопротивление контакта — не более 2,5 мОм. Покрытие контактов — серебро, монтаж — пайка.

Назначение и исполнение

Используется для внутренних соединений в приборах во всеклиматическом исполнении по ТУ ГЕ0.364.120. Корпус блочный (Б), без патрубка, тип — розетка или вилка в зависимости от модификации (Ш обозначает штыревые контакты).

Выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с² (30 g), смену температур от -60 до +180 °C и до 500 соединений-рассоединений. Минимальная наработка — 1000 часов.
