2РТТ48Б26Г29В Элекон
Производитель: Элекон
Технические характеристики

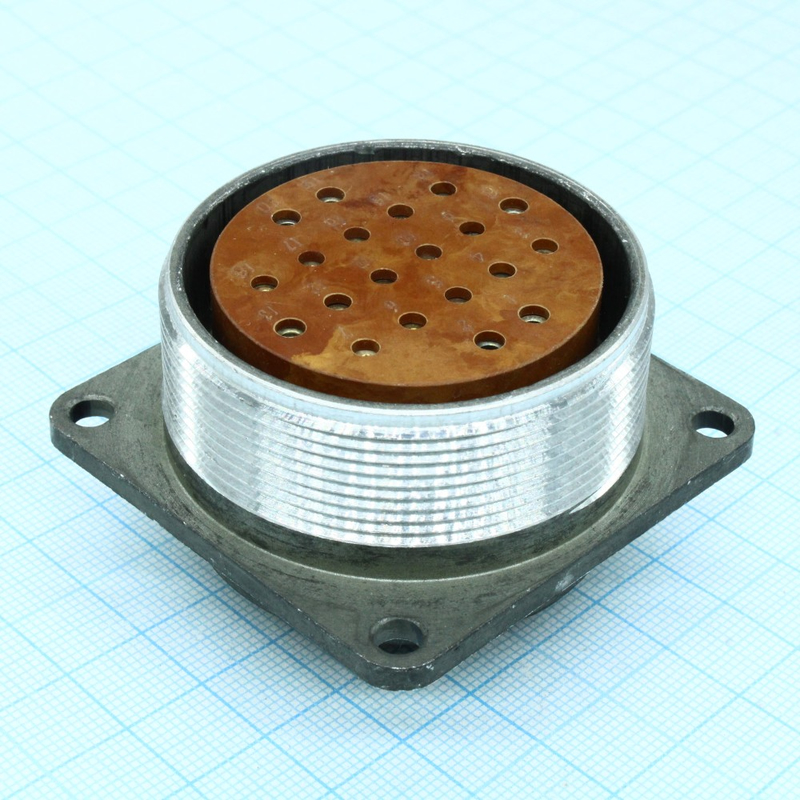

2РТТ48Б26Г29В — это розетка приборного типа из серии цилиндрических пылевлагозащищённых соединителей 2РТТ, производимая заводом «Элекон» по отечественным техническим условиям (ТУ). По конструкции она относится к блочным розеткам без патрубка, предназначенным для монтажа в приборных панелях и корпусах.
Соединитель 2РТТ48Б26Г29В используется в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока, главным образом в промышленном и военном оборудовании, где требуется повышенная защита от пыли и влаги. Такие разъёмы применяют в радиоэлектронной аппаратуре, измерительных приборах и других устройствах с жёсткими требованиями к надёжности соединений.
Условный размер корпуса: 48 мм.
Количество электрических контактов: 26 шт., размещённых в цилиндрическом изоляторе.
Тип корпуса: приборный, без патрубка, с возможностью подключения проводов методом пайки.
Соединитель относится к пылебрызгозащищённому исполнению, что обеспечивает устойчивую работу в сложных климатических условиях.
Соединитель 2РТТ48Б26Г29В рассчитан на работу в широком диапазоне температур, включая пониженные и повышенные значения, характерные для бортовых и стационарных систем. Допускает смену температур и эксплуатацию при пониженном атмосферном давлении, что важно для авиационной и космической техники.
Описание
2РТТ48Б26Г29В
2РТТ48Б26Г29В: приборная розетка для надежного электрического соединения
2РТТ48Б26Г29В — цилиндрический низкочастотный соединитель приборного типа из серии 2РТТ. Модель применяется в радиоэлектронной, радиотехнической, промышленной и специальной аппаратуре, где требуется устойчивое многоконтактное соединение кабельных линий и блоков оборудования.
Разъем рассчитан на эксплуатацию в цепях постоянного и переменного тока, включая сигналы частотой до 3 МГц. Пылебрызгозащищенное исполнение помогает использовать соединитель в условиях воздействия пыли, влаги, вибрации и перепадов температуры.
Конструкция 2РТТ48Б26Г29В
Маркировка 2РТТ48Б26Г29В указывает на принадлежность изделия к серии цилиндрических соединителей 2РТТ и исполнение с приборным корпусом. Это розетка для установки непосредственно на панель, корпус или блок аппаратуры.
Основные особенности конструкции:
Приборный корпус без патрубка
26 электрических контактов
Диаметр контактов — 1,5 мм
Присоединение проводников методом пайки
Резьбовое сочленение ответных частей
Одношпоночная поляризация корпуса
Серебряное покрытие контактов
Условный размер корпуса — 48
Резьбовой способ фиксации обеспечивает прочное соединение и снижает риск самопроизвольного разъединения при вибрационных и ударных нагрузках. Одношпоночная поляризация предотвращает неправильную стыковку разъема с ответной
