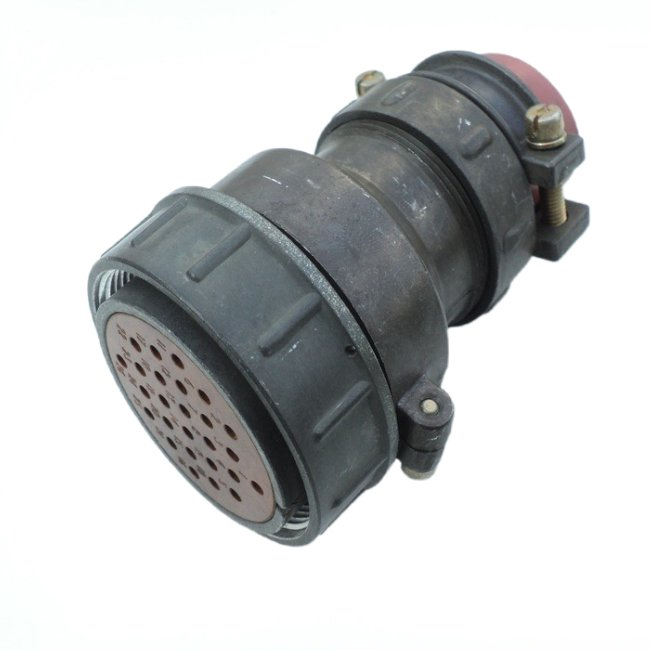

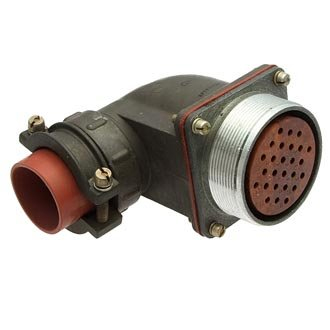

2РТТ48Б26Г29В «1» — это блочная приборная розетка цилиндрического низкочастотного соединителя серии 2РТТ, пылебрызгозащищенного типа.

Основное назначение

Соединители 2РТТ предназначены для работы в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при амплитудном напряжении до 850 В. Они применяются для объемного монтажа в различных промышленных и специальных устройствах, включая авиацию и военную технику, благодаря высокой надежности в экстремальных условиях.

Эта розетка взаимосовместима с вилками ШР (по ГOST 17378-81) и 2РТ-А.

Технические характеристики

• Количество контактов: 26 шт. диаметром 1,5 мм.

• Максимальный ток на контакт: 20 А; общий ток: 234 А.

• Сопротивление контакта: не более 2,5 мОм.

• Сопротивление изоляции: не менее 5000 МОм (в нормальных условиях).

• Рабочая температура: от -60°C до +100°C.

• Вибрация: синусоидальная 1–5000 Гц, до 300 м/с² (30 g).

• Удар: до 10000 м/с² (1000 g) одиночный, 1500 м/с² (150 g) многократный.

• Наработка: минимум 1000 часов; сочленения-расчленения: 500 циклов.

Материал контактов — серебро, тип — негерметичный, всеклемматика.

Условия эксплуатации

Соединитель выдерживает пониженное давление до 1,3×10⁻⁴ Па, повышенную влажность и смену температур от -60 до +180°C. Присоединение проводов — пайка, корпус приборный без патрубка, условный размер 48.

Производится по ТУ ГЕ0.364.120, срок сохраняемости — до 20 лет.
