Назначение и конструктивные особенности

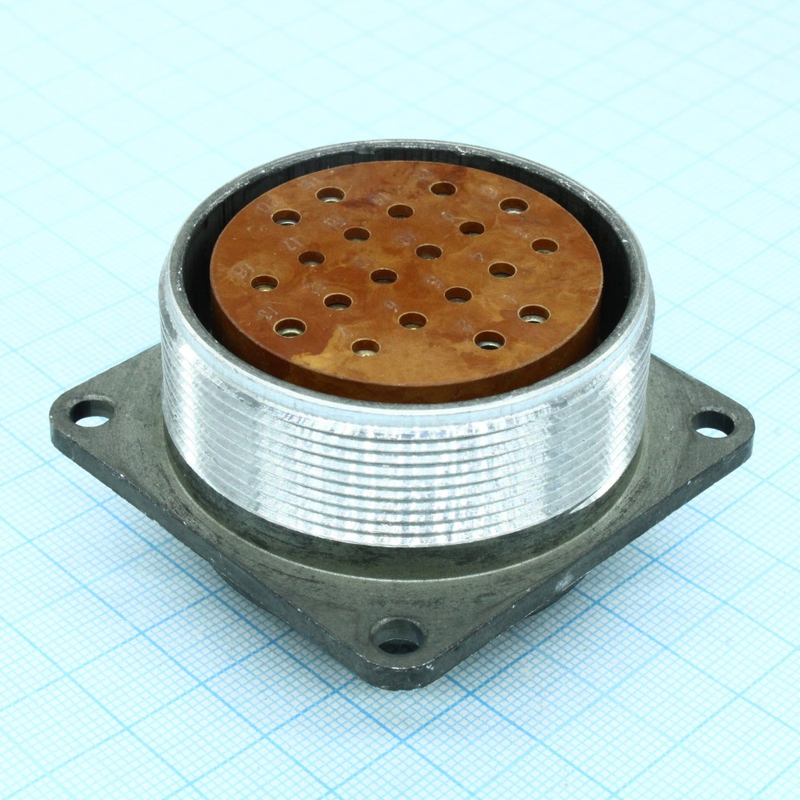

2РТТ48Б26Г29В — это пылевлагозащищённая цилиндрическая розетка блочного (приборного) типа из серии соединителей 2РТТ. Артикул изделия — 6457, категория — 2РТТ48. Соединитель предназначен для работы в электрических цепях постоянного, переменного (до 3 МГц) и импульсного тока.

Розетка оснащена 26 контактами диаметром 1,5 мм. Монтаж проводов выполняется пайкой. Условный размер корпуса составляет 48. Исполнение — без патрубка. Изделие относится к всеклиматическому исполнению, что отражено буквой «В» в обозначении.

• тип: розетка блочного (приборного) типа;
• серия: 2РТТ;
• категория: 2РТТ48;
• количество контактов: 26;
• диаметр контактов: 1,5 мм;
• способ монтажа: пайка проводов;
• условный размер корпуса: 48;
• исполнение: без патрубка, всеклиматическое.

Электрические параметры

Максимальное рабочее напряжение соединителя достигает 850 В, для цепей постоянного тока этот показатель составляет 700 В. Сопротивление контактов не превышает 2,5 мОм, что обеспечивает стабильное электрическое соединение. Сопротивление изоляции — не менее 5000–1000 МОм.

Рабочий ток на один контакт достигает 20 А. Суммарная допустимая нагрузка по всем контактам — до 234 А. Контакты выполнены из серебра, что повышает надёжность коммутации и снижает переходное сопротивление.

Условия эксплуатации и стойкость к внешним воздействиям

Соединитель рассчитан на работу в жёстких условиях. Он выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду в квадрате (30 g). По механическим ударам изделие сохраняет работоспособность при одиночных воздействиях до 10000 метров в секунду в квадрате (1000 g) и многократных ударах до 1500 метров в секунду в квадрате (150 g).

Температурный диапазон эксплуатации — от минус 60 до плюс 100 градусов Цельсия. Розетка выдерживает относительную влажность 98 процентов при температуре плюс 40 градусов Цельсия и пониженное атмосферное давление до 1,3 на 10 в минус четвёртой степени Па.

Минимальная наработка составляет 1000 часов. Допустимое число сочленений и расчленений — 500 циклов. Срок сохраняемости — от 15 до 20 лет.

Применение и совместимость

2РТТ48Б26Г29В применяется в авиационной технике и промышленном оборудовании, где требуется объёмный монтаж и устойчивость к внешним воздействиям. Розетка взаимосочленяема с вилками ШР и 2РТ-А, что расширяет возможности использования в существующих электрических схемах и при замене соединителей.
