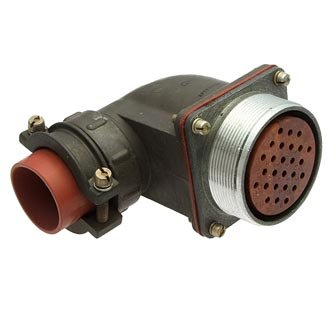

2РТТ48Б26Г29В (Э) — это розетка приборная из серии низкочастотных цилиндрических разъёмов 2РТТ, предназначенная для подключения и разъединения электрических цепей в аппаратуре общепромышленного и специального назначения.

Назначение и область применения

Соединитель выполнен как пылебрызгозащищённый, негерметичный, всеклиматический, предназначен для работы в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Предусмотрена эксплуатация в электронной аппаратуре, распределительных щитах, блоках и панелях, в том числе в условиях повышенных вибраций и ударов.

Конструкция и коммутация

• Тип корпуса — приборный, исполнение без патрубка, с резьбовой фиксацией сочленённого положения.

• Количество контактов — 26 шт., диаметр контактов 1,5 мм, присоединение проводов — пайка.

• Ответной частью служит вилка 2РТТ48Б26 (например, вариант Ш‑ или Г‑исполнения по посадке и типу патрубка).

Электрические параметры

• Максимальное рабочее напряжение (амплитудное значение) — до 700–850 В в зависимости от источника и условий эксплуатации.

• Максимальная токовая нагрузка на один контакт — до 20 А, суммарная допустимая мощность может достигать нескольких сотен ампер при полной загрузке контактов.

• Сопротивление контакта — не более 2,5 мОм, сопротивление изоляции в нормальных условиях — не менее 1000–5000 МОм.

Климатические и механические характеристики

• Температурный диапазон — от −60 до +100 °С по окружающей среде, при смене температур допустим выход до +180 °С с учётом перегрева контактов.

• Пониженное давление — до порядка Па (порядка мм рт. ст.), что позволяет использовать в условиях разрежения.

• Вибрация — синусоидальная, диапазон частот до 1000–5000 Гц, ускорение до 100–300 м/с² (10–30 g).

• Удары: одиночные до 10 000 м/с² (1000 g), многократные до 1500 м/с² (150 g).

Ресурс и долговечность

• Минимальная наработка — не менее 1000 часов, при этом число сочленений–расчленений — не менее 500 циклов.

• Минимальный срок сохраняемости (хранения) — порядка 15 лет, при соблюдении условий хранения и транспортировки.

Мы можем дополнительно расшифровать обозначение маркировки (2РТТ48Б26Г29В(Э)) и сравнить эту розетку с аналогами (например, 2РТТ48Б26Ш29В вилка).
