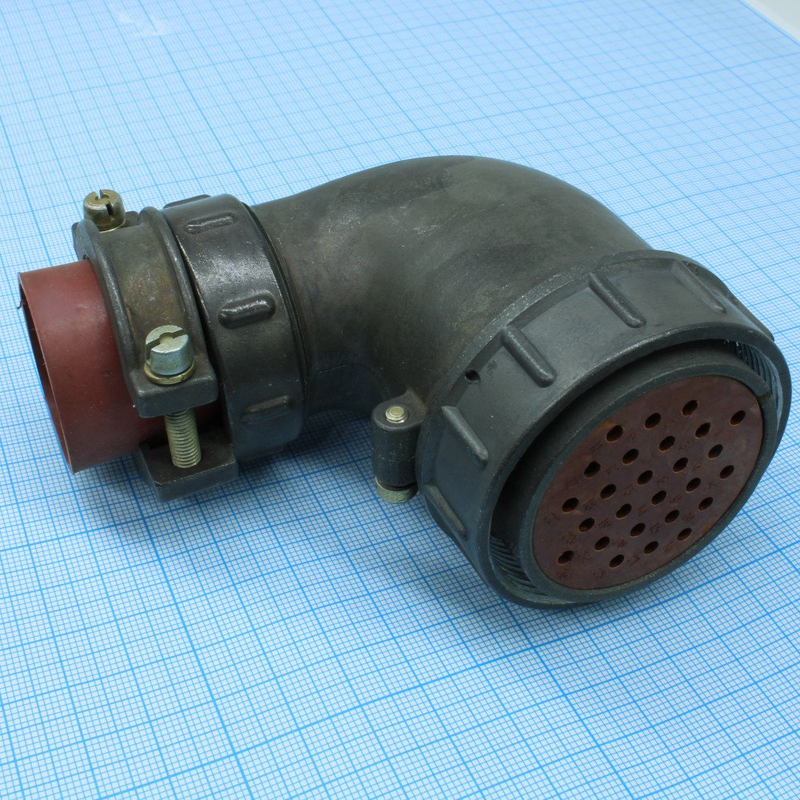

2РТТ48Б26Г29В — это розетка приборного типа из серии цилиндрических пылевлагозащищенных соединителей 2РТТ, произведенная заводом Элекон в соответствии с ТУ 6313-022-61929916-2015 (маркировка «5» обозначает исполнение по этим техусловиям).

Описание

Соединители серии 2РТТ предназначены для соединения электрических цепей в электро- и радиоаппаратуре.
Модель 2РТТ48Б26Г29В имеет блочный (приборный) корпус без патрубка, 26 контактов диаметром 1,5 мм, присоединение проводов — пайка, условный размер корпуса — 48.

Характеристики

• Номинальное рабочее напряжение: до 700–850 В (амплитудное значение).
• Рабочий ток на контакт: до 10 А (для контактов диаметром 1,5 мм).
• Сопротивление изоляции: не менее 5000 МОм (в нормальных климатических условиях).
• Контактное сопротивление: не более 2,5 мОм.
• Количество контактов: 26 (диаметром 1,5 мм).
• Тип присоединения: Пайка.
• Тип корпуса: Блочный (приборный), без патрубка.
• Условный размер корпуса: 48.
• Степень защиты: Пылевлагозащищенные (обеспечивают надежную работу в условиях воздействия пыли и влаги, до IP54/IP55 в сочлененном состоянии).
• Механическая износостойкость: не менее 500 циклов сочленений-расчленений.
• Диапазон рабочих температур: от -60°C до +100°C (в соответствии со всеклиматическим исполнением).
• Виброустойчивость: Устойчивы к воздействию синусоидальной вибрации в широком диапазоне частот до 5000 Гц.
• Ударопрочность: Устойчивы к многократным механическим ударам.

Применение

Используется для работы в электрических цепях переменного тока частотой до 3 МГц и постоянного тока при напряжении до 700–850 В (амплитудное значение), включая монтаж с экранированными и неэкранированными кабелями.
Подходит для внутренних установок во всеклиматическом исполнении.
Применяются в условиях, требующих повышенной надежности и защиты от внешних факторов. Часто используются в:

• Авиационной и аэрокосмической технике.
• Радиоэлектронной аппаратуре специального назначения.
• Системах связи и телекоммуникаций.
• Наземной и морской технике.
• Промышленном оборудовании, работающем в жестких условиях эксплуатации.
• Измерительной и испытательной аппаратуре.
