Назначение

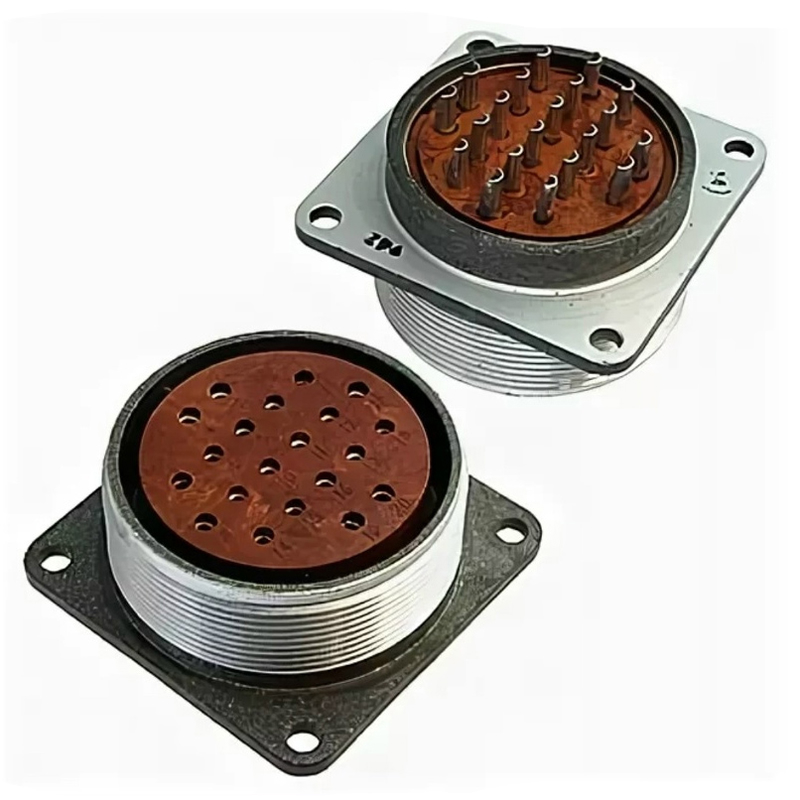

Соединитель 2РТТ48Б20Ш28В Элекон «5» (артикул 50818) представляет собой цилиндрический низкочастотный пылебрызгозащищённый электрический разъём производства компании «Элекон». Изделие относится к серии 2РТТ48 и предназначено для разъёмного соединения электрических цепей постоянного и переменного тока с частотой до 3 МГц.

Разъём применяется в радиоэлектронной, измерительной и промышленной аппаратуре, где требуется надёжный контакт при вибрациях, запылённости и воздействии брызг. Допустимо использование в условиях широкого диапазона температур и пониженного атмосферного давления.

Основные технические характеристики

• Количество контактов: 20.
• Максимальное рабочее напряжение амплитудное: порядка 700…850 В в зависимости от конкретного исполнения серии 2РТТ.
• Сопротивление изоляции в нормальных условиях: не менее 1000 МОм.
• Рабочая температура окружающей среды: от минус 60 до плюс 100 градусов Цельсия.
• Допустимые перепады температур: от минус 60 до плюс 180 градусов Цельсия с учётом нагрева контактов.
• Частотный диапазон: до 3 МГц.
• Количество циклов сочленений: около 500.
• Минимальная наработка: порядка 1000 часов в типовой документации.
• Исполнение: пылебрызгозащищённое.

Конструкция и особенности исполнения

Соединитель имеет цилиндрический корпус с поворотной фиксацией байонетного типа. Такая конструкция обеспечивает быстрое и надёжное сочленение и расчленение, а также устойчивость к случайному разъединению при механических воздействиях.

Пылевлагозащитное исполнение повышает живучесть изделия при частых сочленениях и расчленениях, а также в агрессивных внешних условиях. Буква «5» в шифре обычно указывает на исполнение по защищённости или тип фиксации; точная расшифровка зависит от конкретного стандарт-описания производителя.

Разъём рассчитан на значительный срок сохраняемости и ограниченное число циклов сочленений, что соответствует типовым параметрам серии 2РТТ. Электрическая изоляция с сопротивлением не менее 1000 МОм обеспечивает надёжность и безопасность работы цепей.

Применение

Изделие используется в аппаратуре, где требуется объединение нескольких сигнальных и силовых линий одним разъёмом. Наличие 20 контактов позволяет подключать несколько цепей одновременно и компактно организовывать разъёмные соединения.

Соединитель может применяться в условиях разрежённого воздуха, например в вакуумных системах и некоторых авиационных и космических изделиях, благодаря способности выдерживать пониженное атмосферное давление.

Идентификационные данные

Артикул изделия: 50818. Категория по классификации: 2РТТ48. Производитель: «Элекон». Приёмка: «5». Год выпуска: 2015.
