Назначение изделия

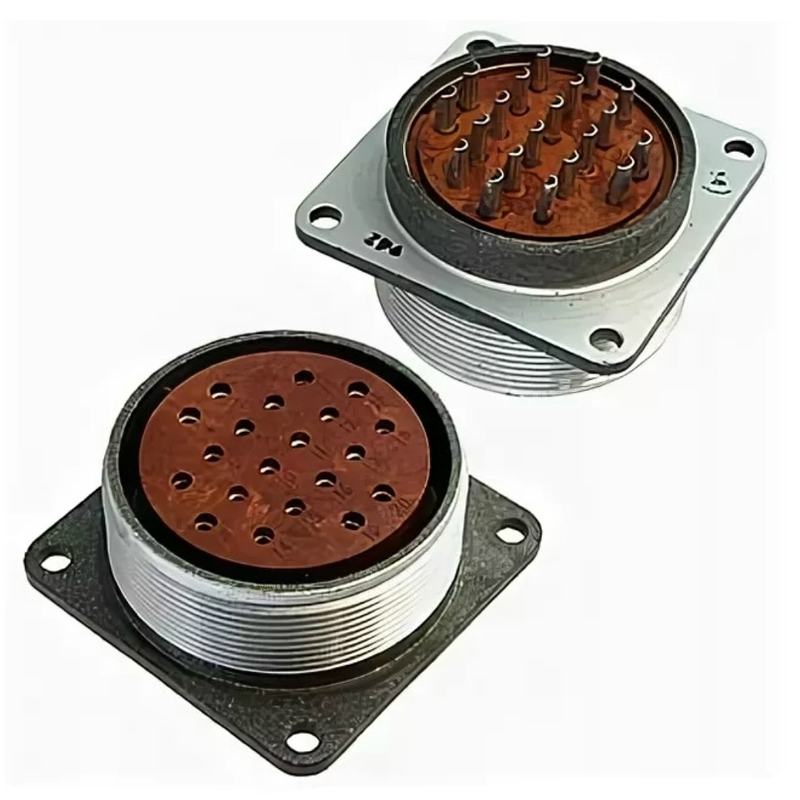

Блочная розетка 2РТТ48Б20Г28В производства компании «Элекон» относится к серии цилиндрических низкочастотных пылебрызгозащищённых соединителей. Изделие предназначено для работы в электрических цепях постоянного и переменного тока с частотой до 3 МГц. Соединитель рассчитан на эксплуатацию при напряжении до 850 В, при этом амплитудное значение напряжения составляет до 700 В. Розетка применяется для внутреннего монтажа в различных электрических системах, где требуется надёжное разъёмное соединение с защитой от пыли и брызг.

Данная модель относится к категории 2РТТ48 и выпускается по техническим условиям ТУ ГЕ0.364.120. Конструкция предусматривает всеклиматическое исполнение, что позволяет использовать соединитель в широком диапазоне условий окружающей среды, включая воздействие синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц.

Конструктивные особенности и технические характеристики

Соединитель 2РТТ48Б20Г28В имеет типоразмер корпуса 48. Резьбовое сочленение с одношпоночной поляризацией корпусов исключает неправильное соединение ответных частей и обеспечивает надёжную фиксацию в сочленённом состоянии. Масса изделия составляет около 136 г.

Основные технические параметры розетки:

• количество контактов — 20;
• диаметр контактов — от 1,5 до 2,5 мм;
• максимальная токовая нагрузка — 20 А для контактов диаметром 1,5 мм и 35 А для контактов диаметром 2,5 мм;
• сопротивление изоляции — не менее 5000 МОм;
• покрытие контактов — серебро;
• ресурс — 500 сочленений-расчленений;
• наработка — 1000 часов.

Покрытие контактов серебром обеспечивает стабильное переходное сопротивление и высокую проводимость, что особенно важно при работе с токами значительной величины и в условиях повышенных требований к качеству электрического соединения.

Применение и совместимость

Розетка блочного типа используется в качестве приборной части соединителя и устанавливается на корпусах оборудования, панелях и блоках. Монтаж изделия допускается как с экранированным, так и с неэкранированным кабелем, что расширяет возможности применения в системах с различными требованиями к электромагнитной совместимости.

Соединитель взаимосочленяем с сериями ШР и 2РТ-А, что обеспечивает совместимость с широким парком ранее выпущенного оборудования и облегчает замену компонентов при ремонте или модернизации систем. Такая унификация снижает затраты на обслуживание и позволяет использовать розетку в составе смешанных комплектов соединителей.

Эксплуатационные качества

Пылебрызгозащищённое исполнение корпуса защищает контактную группу от попадания посторонних частиц и влаги, что сохраняет работоспособность соединителя в сложных условиях. Резьбовая фиксация сочленения предотвращает самопроизвольное разъединение при вибрационных нагрузках. Заявленная наработка 1000 часов и допустимое количество циклов сочленения-расчленения 500 подтверждают пригодность изделия для длительной эксплуатации в составе промышленного оборудования.

Розетка 2РТТ48Б20Г28В сочетает высокие электрические параметры, механическую прочность и универсальность применения, что делает её востребованным элементом при комплектации соединительных систем в приборостроении, промышленной автоматике и электротехническом оборудовании.
