Назначение соединителя

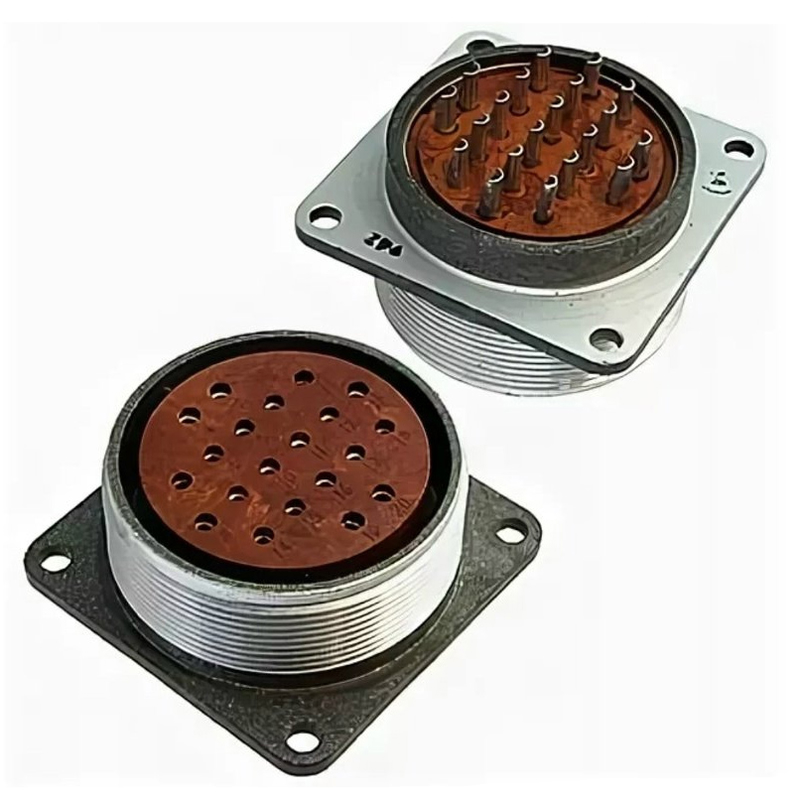

Разъем 2РТТ48Б20Г28В «5» производителя «Элекон» представляет собой цилиндрический низкочастотный электрический соединитель пылебрызгозащищённого исполнения. Устройство предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц в составе радиоэлектронной аппаратуры, промышленного оборудования, измерительных комплексов и приборных блоков. Соединитель обеспечивает надежное разъемное соединение кабельных и блочных линий в условиях повышенной запыленности, воздействия брызг, вибрационных и ударных нагрузок.

Изделие относится к серии 2РТТ и выполнено в типоразмере 48 с двадцатью контактами. Подобные соединители востребованы там, где требуется многократное сочленение и расчленение электрических цепей с сохранением стабильного контактного сопротивления, высокой электрической прочности изоляции и защиты от проникновения влаги и твердых частиц. Конструкция рассчитана на эксплуатацию в составе стационарной и перевозимой аппаратуры, включая модули связи, распределительные шкафы, испытательные стенды и силовые коммутаторы.

Подтвержденные особенности и характеристики

Соединитель 2РТТ48Б20Г28В выполнен в защищенном пылебрызгозащищённом корпусе из термостойких материалов. Обозначение «Г28» указывает на блочное исполнение, например розетку для установки на панель или корпус оборудования. Контактная группа включает 20 контактов, рассчитанных на передачу тока силой до нескольких десятков ампер на контакт в зависимости от диаметра контактной пары. Типичный токовый диапазон для контактных рядов серии 2РТТ достигает 20–35 А на контакт.

Электрическая прочность обеспечивается следующими параметрами:

• максимальное рабочее напряжение амплитудного значения — до 700–850 В;
• сопротивление изоляции в нормальных условиях — не менее нескольких тысяч мегаом;
• частотный диапазон передаваемого сигнала — до 3 МГц;
• количество контактов — 20;
• приемка — «5», год выпуска — 2015.

Соединитель сохраняет работоспособность при многократных циклах сочленения и расчленения — до нескольких сотен циклов. Заявленная сохраняемость изделия составляет порядка 15 лет, что обеспечивается применением стойких материалов контактных пар и изоляторов, а также защитным исполнением корпуса.

Условия применения и совместимость

Разъем 2РТТ48Б20Г28В предназначен для работы в условиях вибрации, одиночных ударов, перепадов температур и повышенной влажности. Пылебрызгозащищённое исполнение позволяет применять его в негерметичных отсеках оборудования, на подвижных платформах и в производственных помещениях с загрязненным воздухом. Соединитель устойчив к воздействию брызг, что подтверждается конструкцией уплотнительных элементов и посадкой ответных частей.

Изделие используется в блочной коммутации радиоэлектронной аппаратуры и промышленных систем, где требуется соединение жгутов с корпусными разъемами. Типоразмер 48 обеспечивает совместимость с ответными частями серии 2РТТ соответствующего габарита. Контактная схема на 20 контактов позволяет подключать многопроводные линии управления, сигнализации, питания исполнительных механизмов. Монтаж выполняется стандартными методами пайки или обжима контактов по принятой технологии для данного контактного ряда.

Благодаря сочетанию электрических параметров и защищенного исполнения разъем подходит для распределительных устройств, преобразовательной техники, источников питания и контрольно-измерительного оборудования, где важна устойчивость контакта при длительной эксплуатации в сложных условиях окружающей среды.
