Назначение соединителя 2РТТ48Б20Г28В «5»

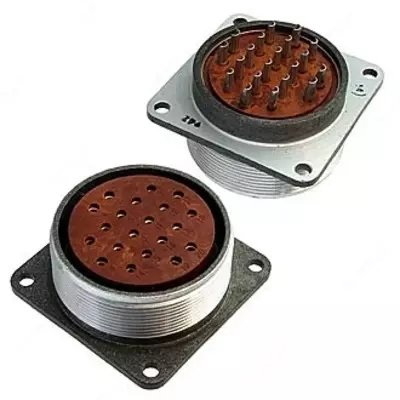

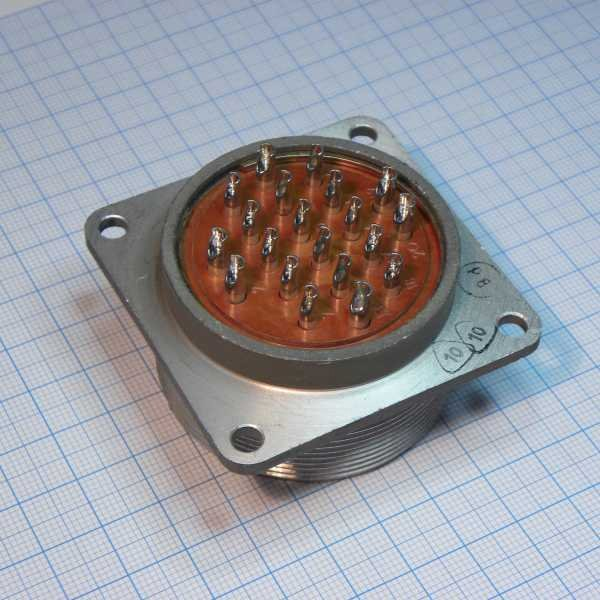

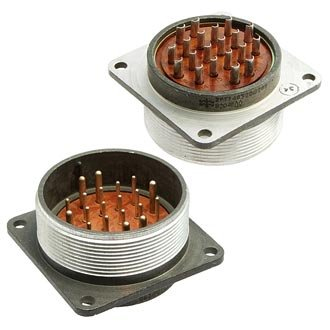

Цилиндрический низкочастотный пылебрызгозащищенный соединитель 2РТТ48Б20Г28В «5» представляет собой розетку блочного (приборного) типа, предназначенную для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц. Устройство рассчитано на работу при напряжении до 850 В по амплитудному значению и применяется в составе промышленного оборудования, контрольно-измерительной аппаратуры и специальных электрических систем, где требуется надежное разъемное соединение с защитой от пыли и брызг.

Изделие относится к типоразмеру 48 и имеет 20 контактов. Такая конфигурация обеспечивает достаточную плотность соединений для передачи как сигнальных, так и силовых цепей в пределах заявленных токовых нагрузок. Резьбовое сочленение гарантирует стабильный электрический контакт и исключает самопроизвольное расчленение при вибрационных и ударных воздействиях.

Подтверждённые технические особенности

Электрические параметры

Соединитель комплектуется контактами двух диаметров: обычно 14 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм. Максимальная токовая нагрузка составляет от 20 до 35 А в зависимости от сечения применяемого провода. Сопротивление контакта не превышает 1–2,5 мОм, что способствует минимальным потерям в точке соединения. Сопротивление изоляции — не менее 1000–5000 МОм, что подтверждает высокие диэлектрические свойства конструкции.

Климатическое исполнение

Устройство выполнено во всеклиматическом исполнении и сохраняет работоспособность в диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Допускается кратковременный нагрев до плюс 180 градусов Цельсия. Соединитель выдерживает пониженное атмосферное давление до 1,3 на 10 в минус четвертой степени Па, что позволяет использовать его в условиях разреженной атмосферы и на больших высотах.

Конструктивные материалы

• Корпус — металлический, обеспечивает механическую прочность и экранирование.
• Изолятор — выполнен из карболита, устойчивого к нагреву и механическим нагрузкам.
• Покрытие контактов — серебро, защищающее от коррозии и сохраняющее низкое переходное сопротивление.
• Монтаж — объемный на блок, без патрубка.
• Масса — около 136 г.

Механическая стойкость и условия эксплуатации

Соединитель рассчитан на длительную эксплуатацию в жестких условиях. Конструкция выдерживает вибрационные нагрузки в диапазоне частот от 1 до 1000 Гц с ускорением до 100 метров на секунду в квадрате, а также одиночные ударные воздействия. Ресурс по количеству циклов сочленений-расчленений составляет не менее 500, что подтверждает надежность резьбового механизма фиксации.

Наработка изделия достигает 1000 часов при соблюдении штатных режимов работы. Срок хранения составляет 15 лет, в течение которых сохраняются электрические и механические характеристики при надлежащих условиях складирования. Приемка «5» и указание года выпуска 77–82 отражают принадлежность к определенной производственной партии с установленными требованиями контроля качества.

Сфера применения

Блочная розетка 2РТТ48Б20Г28В «5» устанавливается на панели, корпуса приборов и блоки аппаратуры, где требуется ответная часть с резьбовым сочленением. Основные области использования включают:

1. Промышленные электроустановки и распределительные устройства.
2. Контрольно-измерительное оборудование с низкочастотными сигнальными цепями.
3. Специальные электрические системы с повышенными требованиями к пылебрызгозащите и виброустойчивости.
4. Аппаратура, эксплуатируемая в широком диапазоне климатических условий.

Соединитель совместим с ответными частями того же типоразмера 48 и аналогичной схемой расположения контактов, что обеспечивает взаимозаменяемость в рамках стандартизированных рядов. Конструкция без патрубка упрощает монтаж в ограниченном пространстве приборных отсеков и сокращает занимаемый объем.
