Назначение и область применения

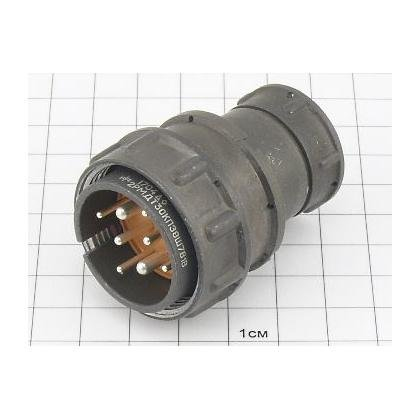

Цилиндрический низкочастотный разъём 2РТТ48Б-9Ш-27 серии 2РТТ представляет собой пылевлагозащищённую приборную вилку с 9 контактами и условным размером корпуса 48. Изделие предназначено для объёмного монтажа в электрических цепях переменного и постоянного тока в составе радиоэлектронной аппаратуры, промышленного оборудования, измерительных комплексов и систем связи. Конструкция обеспечивает надёжное сочленение с ответной частью посредством резьбовой фиксации без патрубка, что упрощает компоновку при плотном размещении узлов.

Соединители данной серии рассчитаны на работу в цепях частотой до 3 МГц при напряжении до 700–850 В в зависимости от конкретного исполнения. Устойчивость к вибрациям, механическим ударам и широкому диапазону климатических воздействий позволяет применять разъём в аппаратуре, эксплуатируемой в жёстких условиях, включая подвижные объекты, уличные установки и неотапливаемые помещения.

Технические характеристики

Разъём 2РТТ48Б-9Ш-27 имеет следующие подтверждённые электрические параметры:

• Максимальное рабочее напряжение: 700 В на постоянном токе.
• Сопротивление контактов: не более 1,0–2,5 мОм для диаметров контактов 1,5–2,5 мм.
• Сопротивление изоляции: не менее 1000–5000 МОм в нормальных климатических условиях.
• Номинальная частота: 3000 Гц.
• Минимальная наработка: 1000 часов.
• Число сочленений-расчленений: не менее 500 циклов.

Внутренний монтаж выполняется методом пайки. Контакты имеют серебряное покрытие, обеспечивающее стабильное переходное сопротивление и защиту от окисления в процессе длительного хранения и эксплуатации.

Условия эксплуатации и конструктивные особенности

Изделие сохраняет работоспособность в интервале температур от минус 60 до плюс 100 градусов Цельсия, при этом допустима кратковременная смена температурного режима вплоть до плюс 180 градусов Цельсия. Разъём выдерживает синусоидальную вибрацию с ускорением до 100 метров на секунду в квадрате в диапазоне частот до 10000 Гц и механические удары с ускорением до 10000 метров на секунду в квадрате. Работоспособность сохраняется при пониженном атмосферном давлении вплоть до 1,3 на 10 в минус четвёртой степени паскаля.

Климатическое исполнение — всеклиматическое, категория В, что подтверждает пригодность изделия для эксплуатации в суровых средах с резкими перепадами температур, повышенной влажностью и запылённостью. Корпус и резьбовое сочленение обеспечивают защиту от проникновения пыли и влаги, герметичность соединения и устойчивость к самопроизвольному рассоединению при вибрационных нагрузках.

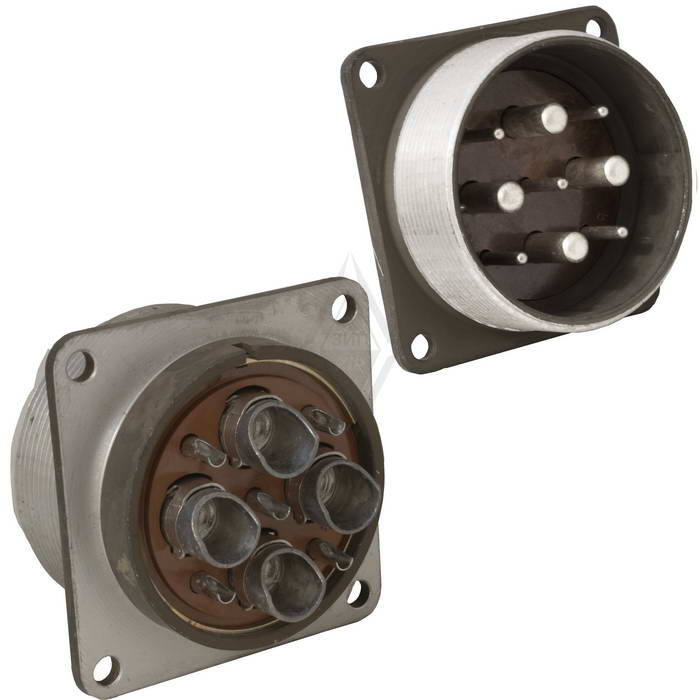

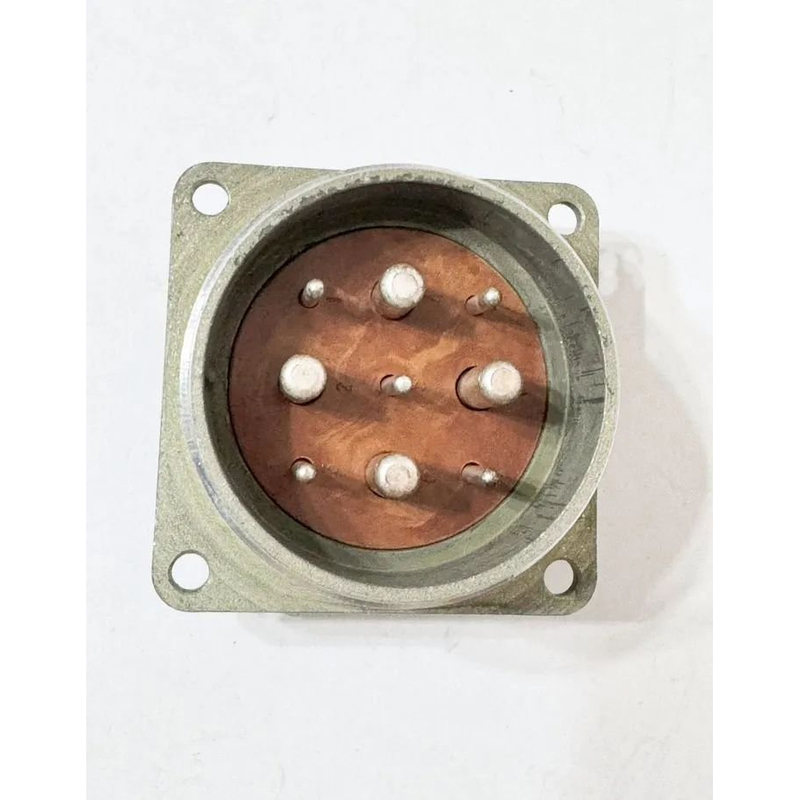

Конструктивно разъём состоит из вилки и розетки в приборном или кабельном исполнении. Приборная вилка 2РТТ48Б-9Ш-27 не имеет патрубка, что упрощает подвод монтажных проводов со стороны задней панели и позволяет использовать изделие в составе блоков с ограниченным внутренним пространством.

Монтаж и совместимость

Разъём предназначен для фиксации на панели или корпусе оборудования при помощи крепёжных элементов, соответствующих условному размеру корпуса 48. Подключение проводников осуществляется пайкой к хвостовикам контактов с внутренней стороны. Ответная кабельная или приборная розетка серии 2РТТ с аналогичным количеством контактов и условным размером корпуса обеспечивает полную механическую и электрическую совместимость.

Резьбовое сочленение гарантирует плотное прилегание контактных групп и исключает люфт в соединённом состоянии. Перед монтажом рекомендуется проверить соответствие распайки контактов схеме подключения конкретного устройства, а также убедиться в отсутствии механических повреждений изоляторов и резьбовых поверхностей.
