Назначение и область применения

Соединитель 2РТТ48Б-9Г-27В представляет собой цилиндрический низкочастотный электрический соединитель теплостойкого исполнения, предназначенный для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц. Изделие рассчитано на эксплуатацию при напряжении до 850 В, при этом амплитудное значение напряжения составляет до 700 В. Благодаря пылебрызгозащищённой конструкции и всеклиматическому исполнению соединитель подходит для применения в аппаратуре, работающей в условиях повышенной влажности, запылённости и значительных перепадов температур.

Данный тип соединителя востребован в промышленном оборудовании, контрольно-измерительной технике, системах электропитания и коммутации, где требуется надёжное разъёмное соединение с высокой механической и электрической стойкостью. Теплостойкое исполнение расширяет возможности применения в зонах с повышенным тепловыделением, а тропикоустойчивость обеспечивает стабильную работу в сложных климатических условиях.

Конструктивные особенности

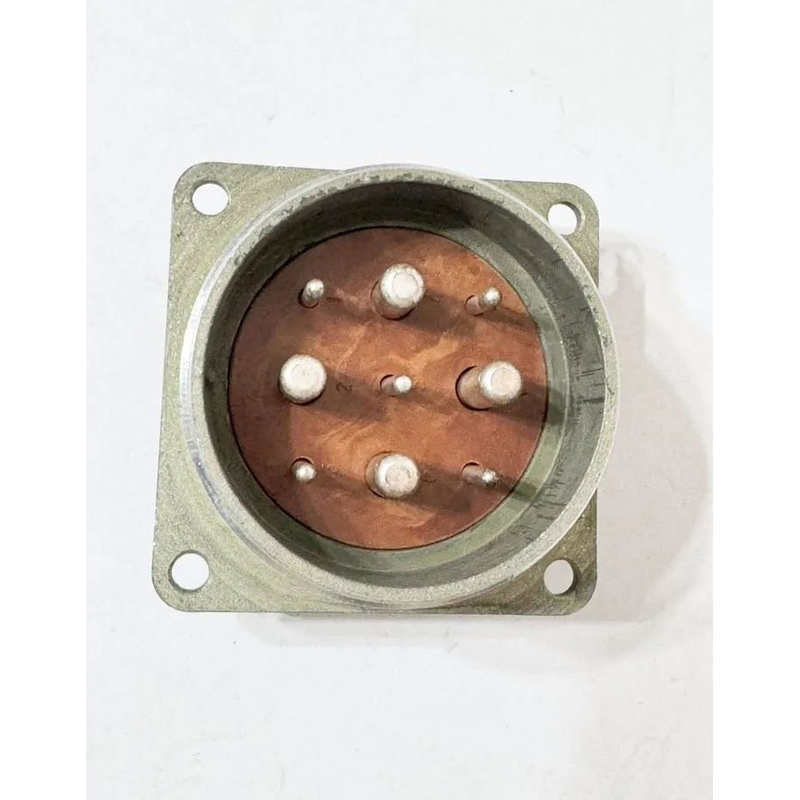

2РТТ48Б-9Г-27В выполнен в виде розетки блочного (приборного) типа без патрубка. Блочный корпус обеспечивает удобство монтажа на панель или корпус оборудования посредством резьбовой фиксации сочленения. Монтаж проводов осуществляется объёмным способом с помощью пайки, что гарантирует надёжный электрический контакт и устойчивость к вибрационным нагрузкам.

Соединитель содержит девять контактов, типоразмеры которых варьируются по диаметру от 1,5 до 9 мм. В состав контактной группы входят контакты с диаметрами 2,5 мм и 5,5 мм, что позволяет коммутировать цепи с различными токовыми нагрузками. Сочетание контактов разных диаметров в одном корпусе обеспечивает гибкость при проектировании схем с неоднородными требованиями к токонесущей способности.

Расшифровка обозначения

• 2РТТ — тип соединителя: теплостойкий, тропикоустойчивый;
• 48 — условный размер корпуса;
• Б — блочный вид корпуса;
• 9 — число контактов;
• Г — розетка;
• 27 — сочетание типоразмеров контактов;
• В — всеклиматическое исполнение.

Технические характеристики

Электрические параметры

• Максимальная токовая нагрузка на контакт диаметром 2,5 мм — до 35 А;
• Максимальная токовая нагрузка на контакт диаметром 5,5 мм — до 100 А;
• Сопротивление изоляции — не менее 5000 МОм;
• Рабочее напряжение — до 850 В (амплитудное значение до 700 В);
• Диапазон рабочих частот — до 3 МГц.

Климатические и механические параметры

• Рабочая температура — от минус 60 до плюс 100 °C, с возможностью смены до плюс 180 °C;
• Пониженное атмосферное давление — до 1,3×10⁻⁴ Па;
• Относительная влажность воздуха — до 98% при температуре плюс 40 °C;
• Устойчивость к синусоидальной вибрации — в диапазоне частот от 1 до 5000 Гц при ускорении до 300 м/с²;
• Устойчивость к одиночным ударам — до 10000 м/с²;
• Устойчивость к многократным ударам — до 1500 м/с²;
• Число сочленений-расчленений — 500 циклов;
• Минимальная наработка — 1000 часов.

Монтаж и эксплуатация

Блочный тип корпуса предполагает стационарную установку соединителя на приборной панели или в корпусе оборудования. Резьбовая фиксация сочленения обеспечивает плотное и надёжное соединение ответных частей, исключая самопроизвольное расчленение при вибрациях и ударах. Объёмный монтаж пайкой требует аккуратного выполнения паяных соединений с соблюдением тепловых режимов, что особенно важно с учётом теплостойкого исполнения изделия.

Всеклиматическое исполнение и пылебрызгозащищённость позволяют эксплуатировать соединитель в полевых условиях, в неотапливаемых помещениях и в составе мобильного оборудования. Широкий температурный диапазон от минус 60 °C обеспечивает стабильную работу в условиях Крайнего Севера, а верхний предел плюс 100 °C с кратковременным повышением до плюс 180 °C допускает применение вблизи источников тепла и в горячих цехах.

Соединитель 2РТТ48Б-9Г-27В сочетает высокую токонесущую способность, стойкость к агрессивным внешним факторам и значительный ресурс по числу циклов сочленения, что делает его надёжным элементом электрических цепей промышленного и специального назначения.
