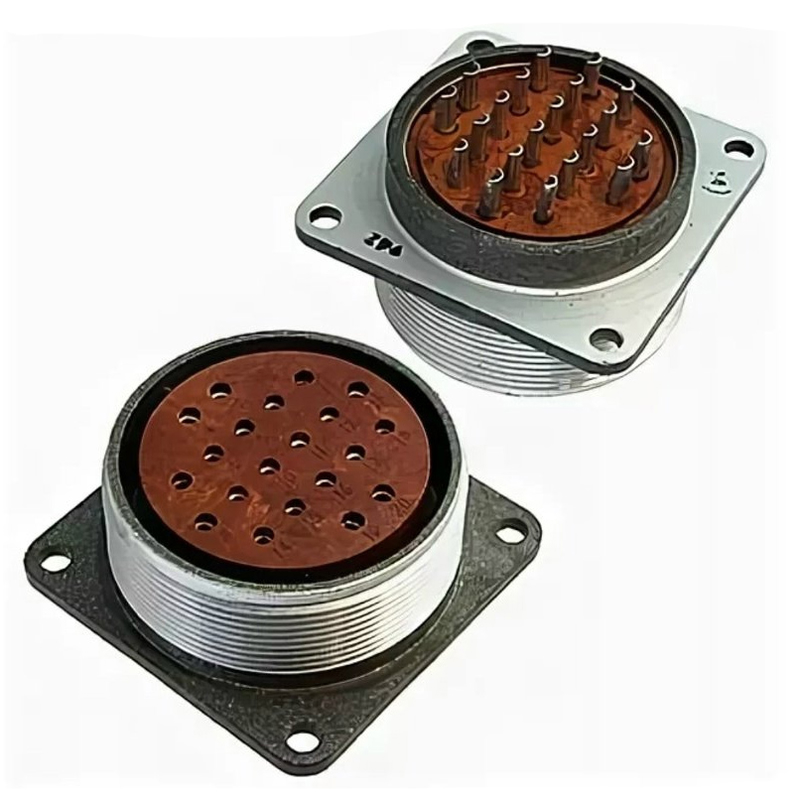

2РТТ48Б-20Г-28В

Цена:

1950 ₽

Технические характеристики

2РТТ48Б-20Г-28В представляет собой цилиндрический низкочастотный соединитель теплостойкого исполнения, пылебрызгозащищенный, предназначенный для надежного соединения в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В (амплитудное значение).

Это розетка приборная без патрубка с 20 контактами диаметром 1,5 мм, максимальная токовая нагрузка на контакт — 20 А, максимальное рабочее напряжение — 700 В. Сопротивление изоляции в нормальных условиях — не менее 1000 МОм, материал контактов — серебро.

Соединитель выдерживает вибрацию (1–5000 Гц, ускорение до 300 м/с²), одиночные удары (до 10000 м/с²) и многократные удары (до 1500 м/с²). Работает при температурах от -60°C до +100°C (с возможной сменой до +180°C), пониженном давлении до 1,3·10⁻⁴ Па и всеклиматическом исполнении.

Используется в электро-, радио- и контрольно-измерительных приборах благодаря высокой надежности, наработке не менее 1000 часов и ресурсу 500 сочленений-расчленений. Срок сохраняемости — 15 лет.

Описание

Назначение и область применения

Соединитель 2РТТ48Б-20Г-28В представляет собой цилиндрический низкочастотный электрический соединитель теплостойкого исполнения с пылебрызгозащищённым конструктивным решением. Изделие предназначено для коммутации электрических цепей постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Основная сфера применения — электронные, радиотехнические и контрольно-измерительные приборы, где требуется высокая надёжность соединения в условиях воздействия внешних факторов.

Данная модификация выполнена как розетка приборная без патрубка. Конструкция рассчитана на монтаж в аппаратуру и обеспечивает стабильное электрическое соединение с ответной вилочной частью. Соединитель совместим со стандартными ответными частями серии 2РТТ48, что позволяет использовать его в составе действующих комплексов оборудования без изменения схемы соединений.

Технические особенности и электрические параметры

Соединитель оснащён 20 контактами диаметром 1,5 мм. Каждый контакт рассчитан на максимальную токовую нагрузку 20 А, при этом максимальное рабочее напряжение составляет 700 В. Материал контактов — серебро, что обеспечивает низкое переходное сопротивление и стабильную работу в течение всего срока службы. Сопротивление изоляции в нормальных климатических условиях — не менее 1000 МОм.

Ключевые электрические и эксплуатационные параметры:

количество контактов — 20;
диаметр контактов — 1,5 мм;
максимальный ток на контакт — 20 А;
максимальное рабочее напряжение — 700 В;
сопротивление изоляции — не менее 1000 МОм;
материал контактов — серебро;
диапазон частот — до 3 МГц;
амплитудное значение напряжения — до 850 В.

Устойчивость к внешним воздействиям и надёжность

Изделие сохраняет работоспособность в широком диапазоне температур от минус 60 до плюс 100 градусов Цельсия. Допускается кратковременная смена температурного режима с возможностью повышения до плюс 180 градусов Цельсия, что подтверждает теплостойкое исполнение соединителя. Работа возможна при пониженном давлении до 1,3 умноженное на 10 в минус четвёртой степени паскаля, а также во всеклиматическом исполнении.

Соединитель устойчив к механическим нагрузкам:

вибрация в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате;
одиночные удары с ускорением до 10000 метров на секунду в квадрате;
многократные удары с ускорением до 1500 метров на секунду в квадрате.

Показатели надёжности включают наработку не менее 1000 часов, ресурс 500 сочленений-расчленений и срок сохраняемости 15 лет. Пылебрызгозащищённое исполнение предотвращает попадание пыли и брызг внутрь корпуса, что повышает стабильность электрических характеристик при эксплуатации в сложных условиях.

Применение в аппаратуре

Соединитель 2РТТ48Б-20Г-28В используется в составе электронных блоков, радиоэлектронной аппаратуры и контрольно-измерительных приборов. Приборное исполнение розетки без патрубка упрощает монтаж на панели и корпуса устройств, обеспечивая при этом надёжное сочленение с кабельной частью. Изделие подходит для построения разъёмных соединений, где требуется периодическое подключение и отключение при сохранении заданных электрических параметров. Благодаря сочетанию серебряных контактов, высокой токовой нагрузке и стойкости к механическим воздействиям соединитель применим в аппаратуре, эксплуатируемой в условиях вибрации, перепадов температур и пониженного давления.
