2РТТ40КПЭ3Ш21В

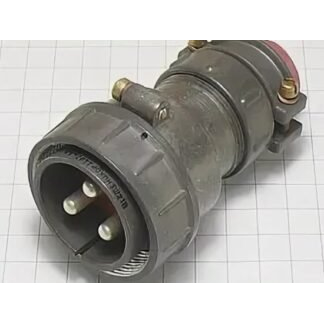

2РТТ40КПЭ3Ш21В — это кабельная розетка цилиндрического низкочастотного соединителя серии 2РТТ с условным размером корпуса 40, тремя контактами и сочетанием контактов 21. Такой соединитель рассчитан на работу в цепях постоянного и переменного тока, а также импульсных сигналов, и применяется в радиоэлектронной и радиотехнической аппаратуре.

Основные признаки

• Корпус: 40.

• Контактов: 3.

• Сочетание контактов: 21.

• Исполнение: кабельное, с прямым патрубком.

• Для монтажа экранированным кабелем.

Электрические и климатические данные

По найденным данным, соединитель рассчитан на напряжение до 850 В по амплитудному значению и на частоты до 3 МГц. Рабочий температурный диапазон указан от -60 до +100 °C.

Конструктивно

Это теплостойкий, тропикоустойчивый цилиндрический соединитель с резьбовой фиксацией сочленённого положения. В качестве материала изолятора указан карболит.

Что важно по маркировке

В обозначении:

• 2РТТ — серия соединителя.

• 40 — размер корпуса.

• КПЭ — кабельное исполнение с экранированием.

• 3 — число контактов.

• Ш21 — тип контактов и их сочетание.

• В — вариант исполнения по обозначению серии.
