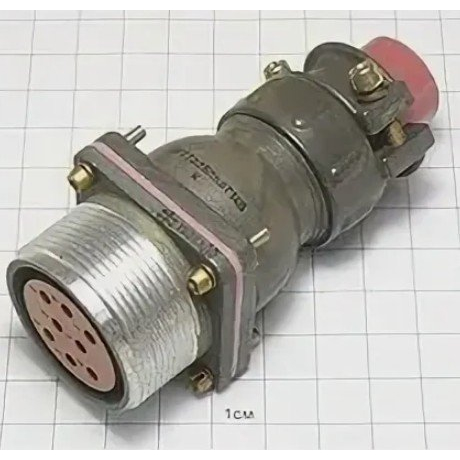

2РТТ40БПН16Г23В

2РТТ40БПН16Г23В — это пылебрызгозащищённая цилиндрическая низкочастотная розетка серии 2РТТ, рассчитанная на работу в цепях постоянного и переменного тока. Она относится к приборному исполнению, имеет 16 контактов и резьбовое сочленение.

Основное назначение

Этот соединитель применяют для бортовой, приборной и общей промышленной аппаратуры, где нужны надёжные разъёмные соединения при вибрации, влаге и загрязнении. По описанию производителя/поставщиков, серия 2РТТ предназначена для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц.

Расшифровка обозначения

• 2РТТ — серия цилиндрических низкочастотных соединителей.

• 40 — условный размер корпуса.

• Б — приборное исполнение корпуса.

• ПН — прямой патрубок под неэкранированный кабель.

• 16 — число контактов.

• Г23 — сочетание контактов: 14 контактов Ø 1,5 мм и 2 контакта Ø 2,5 мм.

• В — климатическое исполнение «всеклиматическое».

Ключевые параметры

Конструктивные особенности

Корпус выполнен из алюминиевого сплава с оксидированием, изолятор — карболитовый, контакты — латунные с серебряным покрытием. Соединитель обычно имеет объёмный монтаж, электрическое соединение — пайкой, а извлекаемые контакты упрощают обслуживание. Герметичность в приведённой карточке не указана как обеспеченная, поэтому это лучше считать важным ограничением при выборе для влажной среды.

Что важно при подборе

Главное при замене или подборе аналога — совпадение по условному размеру корпуса, числу контактов, сочетанию контактов 23 и типу исполнения «БПН». Также нужно проверить совместимость по взаимосочленению с ответной частью и по требованиям к кабелю, поскольку этот вариант рассчитан именно на неэкранированный кабель.
