2РТТ40Б16Г23В

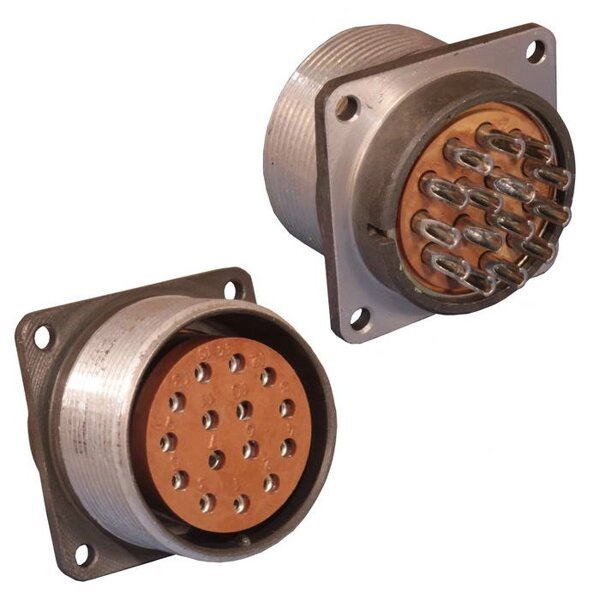

Коротко: 2РТТ40Б16Г23В — это цилиндрический низкочастотный блочный (приборный) соединитель серии 2РТТ на 16 контактов, предназначенный для работы в цепях постоянного и переменного тока (до 3 МГц) при амплитудном напряжении до 850 В.

Назначение и применение

• Предназначен для коммутации силовых и сигнальных цепей в промышленной, авиационно‑ракетной и приборной технике, где требуется надежное разъёмное соединение на панели или блоке.

• Используется как розетка (гнёздовая часть) в паре с подходящими вилками кабельного исполнения.

Конструкция и компоновка контактов

• Корпус — блочный (обозначение «Б»), условный размер корпуса 40; типоразмер — 2РТТ40.

• Всего 16 контактов, сочетание 23 означает: 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм (контакты — гнёзда, извлекаемые).

• Контакты изготовлены из латуни с серебряным покрытием.

Электрические характеристики

• Максимальное рабочее (амплитудное) напряжение — до 850 В.

• Максимальный рабочий ток по разъёму — до 190 A; по отдельным контактам: 20 A для Ø 1,5 мм и 35 A для Ø 2,5 мм.

• Сопротивление изоляции — порядка 1000 MΩ; контактное сопротивление не более 2,5 mΩ для Ø 1,5 мм и 1,0 mΩ для Ø 2,5 мм.

Механические, климатические и эксплуатационные параметры

• Температурный диапазон эксплуатации: примерно от −60 до +100 °C.

• Ресурс механического сочленения — около 500 циклов «сочленение‑расчленение», минимальная наработка — около 1000 часов.

• Устойчивость к вибрациям и ударам соответствует военным/промышленным ТУ (вибрация в широком диапазоне частот, ударные ускорения высокого уровня).

Материалы и монтаж

• Корпус — алюминиевый сплав (оксидирование, серый цвет), изолятор — бакелит (карболит), цвет чёрный.

• Способ монтажа — блочно (на панель) с резьбовым сочленением; диаметр установочных отверстий и шаг крепления указаны в ТУ.

• Метод электрического монтажа контактов — пайка; поляризация — одношпоночная.

Совместимость и нормативы

• Соответствует техническим условиям ГЕ0.364.120 ТУ (варианты ТУ у разных производителей указаны в документации).

• Взаимосочленяем с другими типами цилиндрических соединителей (серии ШР, 2РТ‑А и т.п.), при соблюдении соответствия размеров и схемы контактов.

Габариты и дополнительные параметры

• Приблизительные габариты корпуса: около 48×48×42 мм; масса — порядка 100 г (зависит от производителя и комплектации).

• Не имеет герметичной втулки (стандартное исполнение без уплотнения), имеется вариант всеклиматического исполнения (обозначение «В»).

Пример использования

• На панели приборного блока устанавливают розетку 2РТТ40Б16Г23В, к ней подключают кабельную вилку соответствующего типа для передачи питания и сигналов между блоками; за счёт серебряного покрытия контактов достигается низкое контактное сопротивление и высокая надёжность контакта.
