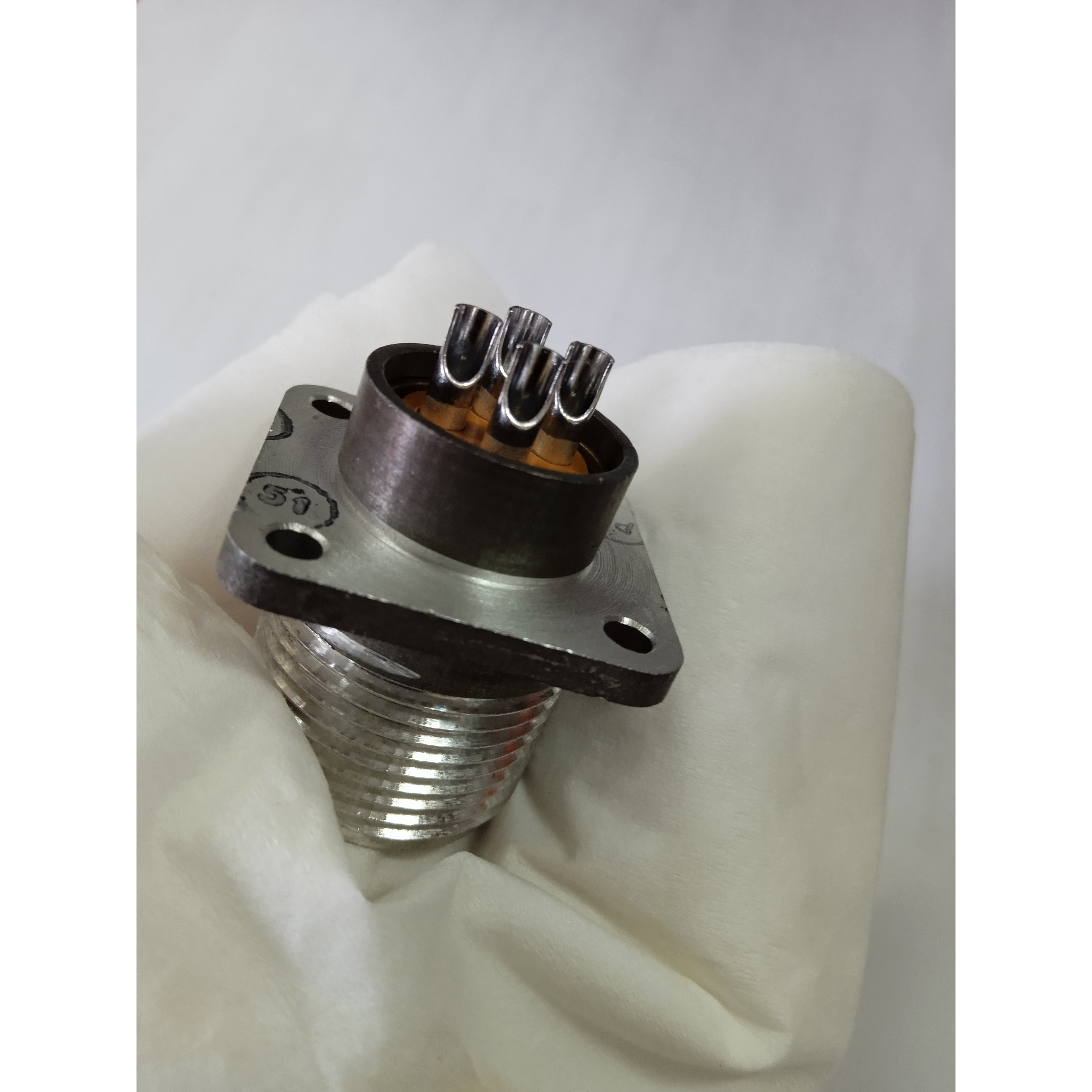

2РТТ4016Г23В

2РТТ4016Г23В — это круглый низкочастотный соединитель серии 2РТТ, рассчитанный на работу в цепях постоянного и переменного тока до 3 МГц при напряжении до 850 В. По конструкции это кабельная розетка с резьбовым сочленением, одношпоночной поляризацией и серебряным покрытием контактов.

Что означает обозначение

• 2РТТ — серия круглых низкочастотных соединителей.

• 40 — условный размер корпуса.

• 16 — 16 контактов.

• Г23 — схема расположения и сочетание контактов: 14 контактов диаметром 1,5 мм и 2 контакта диаметром 2,5 мм.

• В — исполнение по варианту корпуса/конструкции в маркировке серии.

Конструкция

Соединитель выполнен в кабельном исполнении, с угловым патрубком и гайкой для экранированного кабеля . Корпус из алюминиевого сплава с оксидированием, изолятор карболитовый, цвет изолятора коричневый. Контакты — гнездовые, круглые, извлекаемые, с пайкой как способом электрического монтажа.

Основные параметры

• Рабочее напряжение: до 850 В.

• Ток на контакт: до 20 А для контактов 1,5 мм и до 35 А для контактов 2,5 мм.

• Сопротивление контактов: не более 2,5 мОм и 1,0 мОм соответственно.

• Температурный диапазон: от -60 до +100 °C.

• Ресурс: 500 сочленений-расчленений.

Совместимость

Серия 2РТТ взаимосочленяемая с соединителями ШР и 2РТ-А , что удобно при замене или подборе ответной части в существующей аппаратуре.

Где обычно применяется

Такие соединители используют в промышленной и приборной аппаратуре, где нужны надежные разъемные соединения для силовых и сигнальных цепей, в том числе при повышенных требованиях к механической стойкости и климатической устойчивости.
