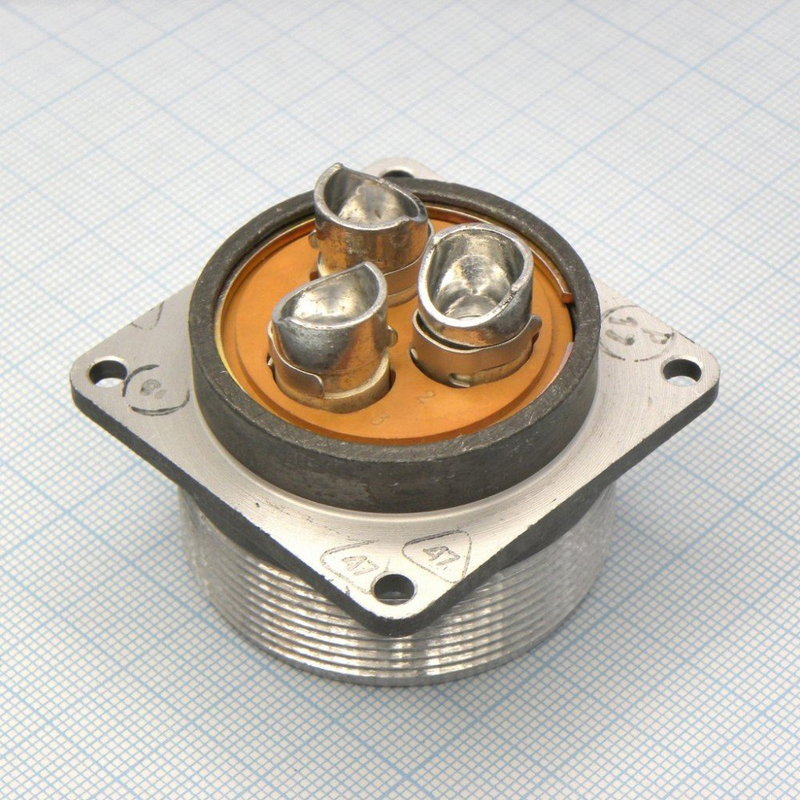

Назначение соединителя 2РТТ40КУН3Ш21В Элекон «5»

Соединитель 2РТТ40КУН3Ш21В «Элекон» представляет собой цилиндрический низкочастотный электрический разъём, выполненный в соответствии с техническими условиями серии 2РТТ. Изделие предназначено для применения в электротехническом и радиоэлектронном оборудовании общепромышленного и военного назначения. Разъём используется для соединения кабельных и печатных линий в электрических цепях постоянного и переменного тока, как правило, в диапазоне частот до 3 МГц и при рабочих напряжениях порядка 380–850 В в зависимости от конструкции цепей.

Благодаря пылебрызгозащищённому исполнению соединитель может применяться в условиях повышенной запылённости и влажности. Изделие востребовано в стационарных и переносных электротехнических установках, системах автоматики, контрольно‑измерительной аппаратуре, а также в военной и бортовой технике, где важны надёжность контакта и устойчивость к внешним воздействиям.

Конструктивные особенности и подтверждённые характеристики

Исполнение «КУН» указывает на кабельную розетку с монтажом на корпусе, то есть корпусную кабельную розетку с уплотнением и защитой от воздействия внешних факторов. Буквы «Ш» в обозначении означают, что контактный узел имеет штыревые или штыре‑гнездовые контакт‑элементы, а цифра «21» — количество контактных пар в данном типоразмере.

Разъём изготавливается по стандартизированной серии 2РТТ (ГЕ0.364.120 ТУ), в которой защитный корпус и контактная часть обеспечивают надёжное сочленение и устойчивость к механическим нагрузкам. Изделие относится к пылебрызгозащищённому (пылевлагозащищённому) типу, что позволяет применять его в промышленных и транспортных условиях с агрессивными факторами среды.

Приёмка «5» и год выпуска 2015 подтверждают соответствие изделия установленным требованиям на момент производства. Артикул изделия — 50810, категория — 2РТТ40, производитель — «Элекон».

Основные параметры

• Тип: цилиндрический низкочастотный электрический разъём
• Серия: 2РТТ
• Исполнение: КУН (кабельная розетка с монтажом на корпусе)
• Контактный узел: штыревые или штыре‑гнездовые контакт‑элементы
• Количество контактных пар: 21
• Диапазон частот: до 3 МГц
• Рабочее напряжение: порядка 380–850 В
• Степень защиты: пылебрызгозащищённое исполнение
• Технические условия: ГЕ0.364.120 ТУ
• Приёмка: «5»
• Год: 2015

Применение и условия эксплуатации

Соединитель 2РТТ40КУН3Ш21В «Элекон» рассчитан на работу в электрических цепях постоянного и переменного тока и применяется для соединения кабельных и печатных линий. Изделие подходит для использования в системах автоматики, контрольно‑измерительной аппаратуре, стационарных и переносных электротехнических установках.

Пылебрызгозащищённое исполнение и герметичность позволяют эксплуатировать разъём в условиях промышленных предприятий, железнодорожного транспорта и других сред с повышенной запылённостью и влажностью. Надёжная контактная часть и защитный корпус обеспечивают стабильное сочленение и устойчивость к механическим нагрузкам, что особенно важно для военной и бортовой техники.
